[用紙別カラーセンサー調整]
概要
[出力紙濃度調整]の補正元になる用紙別カラーセンサー調整値を作成します。
任意の用紙種類とスクリーンに合わせて作成した測色データを本機に登録することで、より精度の高い測定ができます。
重要
この機能を使用するには、以下のいずれかのオプションが必要です。
- インテリジェントクオリティオプティマイザー IQ-501
- 中継搬送ユニット RU-518m
重要
この機能を使用するには、以下の設定が必要です。
- [出力紙濃度調整の使用]を[する]にする
参照
- [出力紙濃度調整の使用]について詳しくは、[基本設定]をごらんください。
設定手順（測色データを本機に登録する）
1

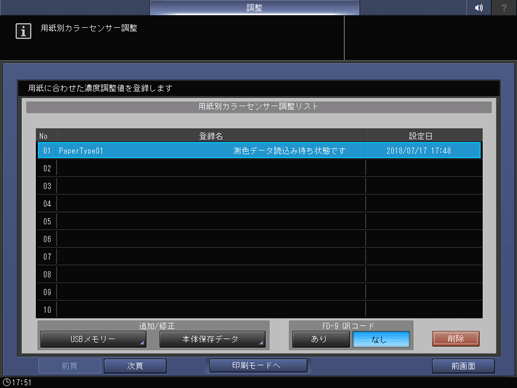

測色データ読込み待ち状態の用紙別カラーセンサー調整値を選択し、測色データを保存したUSBメモリーを本機のサービスポートに接続します。
Web経由で測色データを本機に登録する場合は、Web Utilitiesでアップロードします。詳しくは、[測色データWeb入力]をごらんください。
2
[USBメモリー]または[本体保存データ]を選択します。
USBメモリー経由で測色データを登録するときは[USBメモリー]を、Web経由で測色データを登録するときは[本体保存データ]を選択します。
[測色結果ファイル選択]画面が開き、USBメモリーまたはWeb Utilitiesに保存された測色データが一覧で表示されます。
重要
- この接続ポートは、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。
- 本機で認識できるUSBメモリーは、FATまたはFAT32フォーマットのものです。U3プラットフォームおよびセキュリティ機能付きのUSBメモリーは使用できません。
3
ファイルを1つ選択します。
関連ファイルがすべて読込まれます。
読込みできないときは、以下の点を確認してください。
USBメモリーに作成したパスは正しいか
チャート枚数分のデータがすべて保存されているか（エラー画面が表示されます）
4
[OK]を押します。
設定手順（用紙別カラーセンサー調整を行う）
1
用紙別カラーセンサー調整値を選択します。
インテリジェントクオリティオプティマイザー IQ-501を装着していない場合は、測色器MYIRO-9を使用するかどうかを選択します。測色器MYIRO-9を使用する場合は[あり]を、それ以外の測色器を使用する場合は[なし]を選択します。
測色器MYIRO-9を使用する場合、出力するチャートにQRコードが印字されます。
[削除]を押すと、選択した用紙別カラーセンサー調整値を削除できます。
2
[印刷モードへ]を押します。
用紙別カラーセンサー調整値の登録名が変更できます。半角22文字まで入力できます。
3
[画質調整] - [スクリーン選択]で、チャート出力に使用するスクリーンを選択します。
[スクリーン1 / Dot120]は細かな点の集まりで描画します。
[スクリーン2 / Dot170]は粗めの点の集まりで描画します。
[ｽﾄｷｬｽﾃｨｯｸ / FM3]は画像を非周期的な点の集まりで描画します。
4
[出力設定]で、用紙の排出先を設定します。
機能や設定方法について詳しくは、[出力設定]をごらんください。
5
[用紙]で、チャートを出力する給紙トレイを選択します。
6
[用紙設定]で、出力するチャートの用紙設定をします。
機能や設定方法について詳しくは、[用紙設定]とはをごらんください。
7
チャートを出力します。
