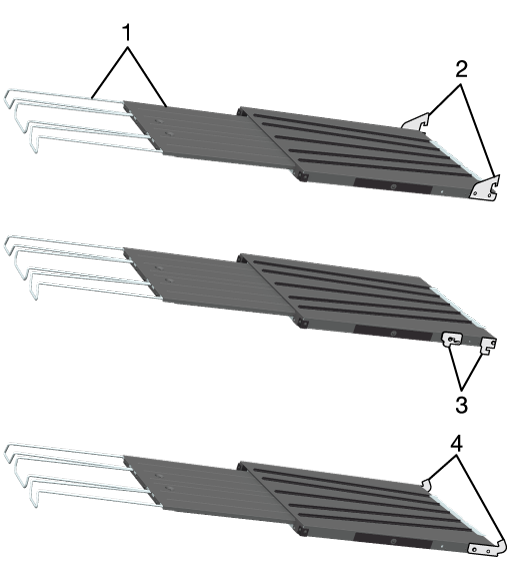

1

拡張トレイ

排紙延長トレイから長尺用紙が落下するのを防止します。

2

取付け金具

排紙トレイ OT-511に取付けるときに使用します。

3

取付け金具

フィニッシャー FS-532または排紙トレイ OT-512に取付けるときに使用します。

4

取付け金具

中継搬送ユニット RU-518mに取付けるときに使用します。

名称

長尺排紙トレイユニット MK-761

適用対象

中継搬送ユニット RU-518m / 排紙トレイ OT-511 / 排紙トレイ OT-512 / フィニッシャー FS-532

機能

長尺印刷

用紙種類

普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M

長尺用紙サイズ

タテ 100 mm ～ 330.2 mm、ヨコ 487.8 mm ～ 1,300 mm / タテ3.94" ～ 13"、ヨコ19.2" ～ 51.18"

用紙幅（タテ）が279 mm / 10.98"未満の長尺用紙は、用紙の種類や環境条件によっては、正しく印刷できない場合があります。

長尺用紙坪量

128 g/m² ～ 300 g/m² / 34 lb Bond ～ 81 lb Bond

通紙モード

フェイスアップ、ストレート排紙のみ

トレイ容量

中継搬送ユニット RU-518m／排紙トレイ OT-511：

ヨコ1,200 mm / 47.24"以下の用紙（塗工紙以外）：10枚

ヨコ1,201 mm / 47.28"以上の用紙（塗工紙以外）：1枚^*1

塗工紙：1枚^*2

排紙トレイ OT-512／フィニッシャー FS-532：

• ヨコ489 mm ～ 762 mm / ヨコ19.25" ～ 30"の用紙^*3

128 g/m² ～ 135 g/m² / 34 lb Bond ～ 36 lb Bond：300枚

136 g/m² ～ 175 g/m² / 37 lb Bond ～ 46 lb Bond：230枚

176 g/m² ～ 216 g/m² / 47 lb Bond ～ 57 lb Bond：180枚

217 g/m² ～ 256 g/m² / 58 lb Bond ～ 68 lb Bond：150枚

257 g/m² ～ 300 g/m² / 69 lb Bond ～ 81 lb Bond：120枚

• ヨコ763 mm / 30.04"以上の用紙^*1*3

128 g/m² ～ 135 g/m² / 34 lb Bond ～ 36 lb Bond：100枚

136 g/m² ～ 175 g/m² / 37 lb Bond ～ 46 lb Bond：80枚

176 g/m² ～ 216 g/m² / 47 lb Bond ～ 57 lb Bond：60枚

217 g/m² ～ 256 g/m² / 58 lb Bond ～ 68 lb Bond：50枚

257 g/m² ～ 300 g/m² / 69 lb Bond ～ 81 lb Bond：40枚

*1：ヨコ1,201 mm / 47.28"以上の用紙の場合、同一の用紙をトレイ上に敷くこと。

*2：同一の塗工紙をトレイ上に1枚敷くと10枚積載可能。

*3：塗工紙の場合は、同一の塗工紙をトレイ上に1枚敷くこと。

大きさ

収納時 528 mm（幅） e 346 mm（奥行） e 28.5 mm（高さ） / 20.79"（幅） e 13.62"（奥行） e 1.12"（高さ）

拡張時 1,054 mm（幅） e 346 mm（奥行） e 28.5 mm（高さ） / 41.5"（幅） e 13.62"（奥行） e 1.12"（高さ）

質量

2.0 kg / 4.41 lb
