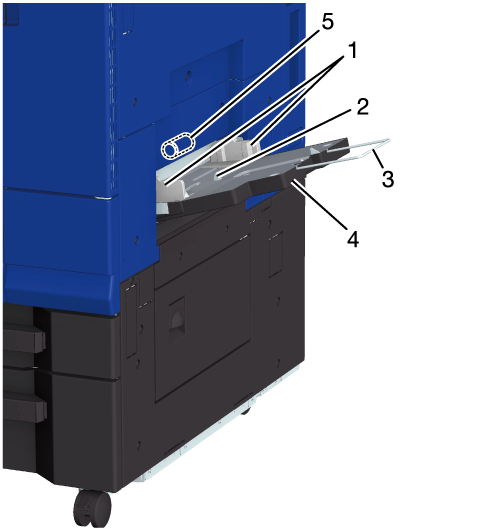

1

側面ガイド（2箇所）

セットした用紙の両側面に沿わせます。

2

用紙検知センサー

セットした用紙の有無を検知します。

3

補助ガイド

大きなサイズの用紙をセットするときに引出します。

4

手差しトレイ

右に開いて、用紙をセットします。

5

ピックアップローラー

本体に用紙を送ります。

名称

マルチ手差し給紙ユニット MB-509

形式

バイパス給紙トレイ

給紙容量

250枚（80 g/m² / 21 lb Bond、積載高さ27.5 mm / 1.08"）

以下の場合は1枚。

• 塗工紙

• エンボス紙

• 封筒

• 351 g/m² ～ 360 g/m² / 94 lb Bond ～ 95 lb Bondの用紙

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w*、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、9 e 11 v、8.5 e 11 w/v、5.5 e 8.5 w、8 e 13 w、8K w、16K w/v

不定形サイズ：タテ100 mm ～ 330.2 mm、ヨコ148 mm ～ 487.7 mm / タテ3.94" ～ 13"、ヨコ5.83" ～ 19.2"

インデックス紙：A4T v、8.5 e 11T v

*：日本国内のみ。

B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。

用紙種類

普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、郵政はがき*、インデックス紙、ラベル紙、エンボス紙、封筒

*：日本国内のみ。

用紙坪量

62 g/m² ～ 360 g/m² / 16 lb Bond ～ 95 lb Bond

大きさ

485 mm（幅） e 503 mm（奥行） e 327 mm（高さ） / 19.09"（幅） e 19.8"（奥行） e 12.87"（高さ）（ユニット単体での最大寸法）

質量

4.3 kg / 9.48 lb

電源

本体から供給

最大消費電力

DC：28 W以下
