ペーパーフィーダーユニット PF-707m
各部名称とはたらき

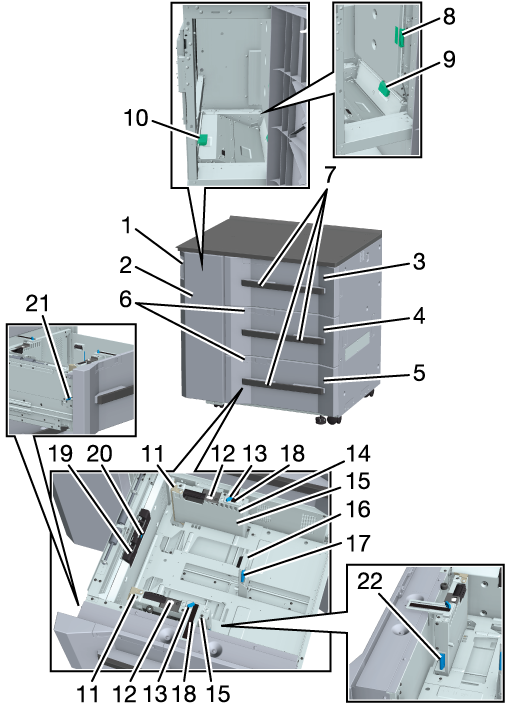

番号 | 名称 | 説明 |
|---|---|---|
1 | トレイ左扉取手 | トレイ左扉を開けるときに使います。 |
2 | トレイ左扉 | 本体右扉を開いて紙づまり処理をするときや、ペーパーフィーダーユニットトレイの紙づまりを処理するときに開きます。 |
3 | 上段トレイ（トレイ3）（2連目はトレイ6、3連目はトレイ9） | 用紙を1,390枚（80 g/m2 / 21 lb Bond）収納します。 |
4 | 中段トレイ（トレイ4）（2連目はトレイ7、3連目はトレイ10） | 用紙を1,390枚（80 g/m2 / 21 lb Bond）収納します。 |
5 | 下段トレイ（トレイ5）（2連目はトレイ8、3連目はトレイ11） | 用紙を1,850枚（80 g/m2 / 21 lb Bond）収納します。 |
6 | エアー吹出し確認窓 | 中段トレイ、下段トレイ内のエアー風量を調整するときに、ここから用紙の給送性を確認できます。上段トレイからは確認できません。 |
7 | トレイ取手 | トレイを引出すときに、取手を持って引出します。 |
8 | レバー［PF1］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
9 | レバー［PF2］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
10 | レバー［PF4］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
11 | 小サイズガイド（2箇所） | 用紙幅が139.7 mm / 5.5"未満の用紙をセットするときに、両側を内側に開きます。 |
12 | 紙押さえ板固定レバー（2箇所） | 使用する用紙の条件に応じて、右側に固定した状態から移動（スライド）します。 |
13 | 側面ガイド固定ツマミ（2箇所） | 側面ガイド板を動かしたり、固定したりするときに回します。 |
14 | 側面エアー吹出し口 | 用紙の重送を防ぐために、用紙を浮上させるエアーを吹出します。 |
15 | 側面ガイド板（2箇所） | セットした用紙の両側面に沿わせます。 |
16 | 後端ガイド板 | セットした用紙の後端側に沿わせます。 |
17 | 後端ガイドロック解除レバー | 後端ガイド板を動かすときに、レバーを左側に押してロックを解除します。 |
18 | サイズ指標 | 側面ガイド板の位置をスケールで確認します。 |
19 | 先端エアー吹出し口 | 用紙を分離するためのエアーを吹出します。 |
20 | 上限センサー位置調整レバー | レバーを上げると給送性能が落ちることがあるため、下側に固定した状態から移動（スライド）しないでください。 |
21 | 底板固定ツマミ | 手前にスライドしながら時計方向に回して、底板を最上部に上がった状態にします。 |
22 | 側面ガイドロック解除レバー | 側面ガイド板を動かすときに、レバーを奥側に押してロックを解除します。 |

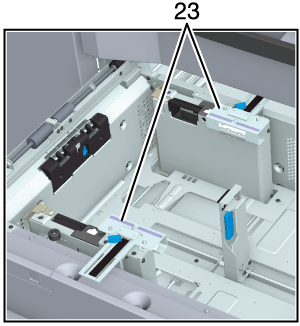

23 | サイド補助ガイド（2箇所） | インデックス紙をセットするときに、側面ガイド板に取付けます。 |
仕様
名称 | ペーパーフィーダーユニット PF-707m |
形式 | 3段給紙トレイ（最大3連接続可能） |
用紙サイズ | 定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w*1、A6 w*1、郵政はがき w*1*2、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 w/v、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w、8K w、16K w/v 不定形サイズ：タテ100 mm*3 ～ 330.2 mm、ヨコ139.7 mm ～ 487.7 mm*4 / タテ3.94"*3 ～ 13"、ヨコ5.5" ～ 19.2"*4 インデックス紙*5：A4T v、8.5 e 11T v *1：タテが139.7 mm / 5.5"未満のサイズは、1連目のトレイだけセットできます。 *2：日本国内のみ。 *3：1連目に取付けた場合だけ対応するサイズです。2連目、3連目に取付けた場合の最小サイズは139.7 mm / 5.5"です。 *4：タテ250 mm ～ 330.2 mm、ヨコ487.8 mm ～ 1,300 mm / タテ9.84" ～ 13"、ヨコ19.2" ～ 51.18"の長尺紙は、PFU拡張キット FA-502および長尺給紙オプション接続時のみ通紙できます。 *5：インデックス紙をセットする場合は、サイド補助ガイドを装着します。 B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。 検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。 タテが139.7 mm / 5.5" 未満のときは、小サイズガイドを使用します。 |
用紙種類 | 普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、郵政はがき*1、インデックス紙、エンボス紙*2、封筒*2 *1：日本国内のみ。 *2：1連目下段トレイのみ。 |
用紙坪量 | 52 g/m2 ～ 400 g/m2* / 14 lb Bond ～ 106 lb Bond* *：351 g/m2 ～ 400 g/m2 / 94 lb Bond ～ 106 lb Bond*は以下の用紙サイズ限定。1連目下段トレイだけにセットできます。 定形サイズ：SRA3 w、A3 w、13 e 19 w、12 e 18 w、11 e 17 w 不定形サイズ：タテ279.4 mm ～ 330.2 mm、ヨコ420 mm ～ 487.7 mm / タテ11" ～ 13"、ヨコ16.54" ～ 19.2" |
給紙容量 | 上段トレイ／中段トレイ：各1,390枚（80 g/m2 / 21 lb Bond、積載高さ153 mm / 6.02"） 下段トレイ：1,850枚（80 g/m2 / 21 lb Bond、積載高さ203.5 mm / 8.01"） |
大きさ | 996 mm（幅） e 772 mm（奥行） e 1,038 mm（高さ） / 39.21"（幅） e 30.39"（奥行） e 40.87"（高さ） |
質量 | 約203 kg / 447.54 lb |
電源 | DC 12/5/-12 V（本体から供給）、AC 180 ～ 264 V、50 Hz/60 Hz 共通（本体から供給、機内ヒーター用） DC 24 V（PFU内部電源） 日本国内：AC 100 V、50/60 Hz（電源コードから供給） メトリックエリア：AC 230 V、50/60 Hz（電源コードから供給） インチエリア：AC 120 V、50/60 Hz（電源コードから供給） |
最大消費電力 | DC（本体供給）：70 W以下 AC（PFU）：580 W以下（防湿ヒーター HT-506オプションを含まない） |
