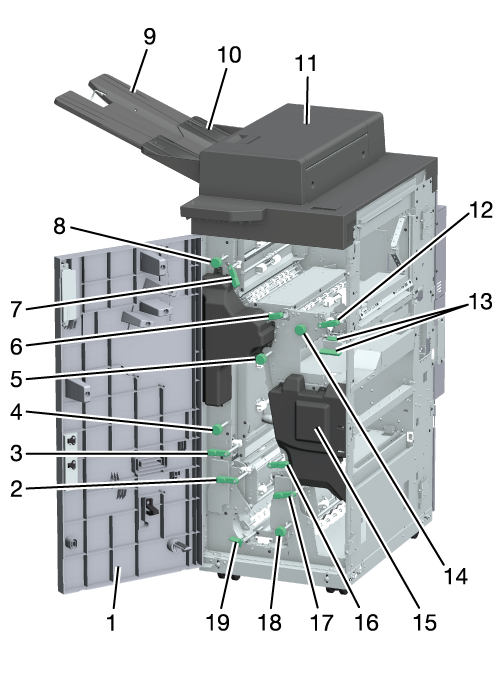

1

中継搬送ユニット前扉

紙づまり処理のときに、扉を開けて用紙を取除きます。

2

レバー［RU12］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

3

レバー［RU13］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

4

ツマミ［RU14］

紙づまり処理のときに、ツマミを回して用紙を送ります。

5

ツマミ［RU7］

紙づまり処理のときに、ツマミを回して用紙を送ります。

6

レバー［RU4］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

7

レバー［RU5］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

8

ツマミ［RU6］

紙づまり処理のときに、ツマミを回して用紙を送ります。

9

パージトレイ拡張トレイ

サイズの大きい用紙を自動検品するとき、引出します。

10

パージトレイ

基準を満たさない出力紙を排出します。

11

上カバー

紙づまり処理のときに、カバーを開けて用紙を取除きます。

12

レバー［RU1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

13

レバー［RU2］

紙づまり処理のときに、レバーを挟んでガイドを開けて用紙を取除きます。

14

ツマミ［RU3］

紙づまり処理のときに、ツマミを回して用紙を送ります。

15

紙づまり位置表示パネル

紙づまりの位置を、LEDの点灯で表示します。

16

レバー［RU8］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

17

レバー［RU9］

紙づまり処理のときに、レバーを上へはずしてからガイドを開けて用紙を取除きます。

18

ツマミ［RU10］

紙づまり処理のときに、ツマミを回して用紙を送ります。

19

レバー［RU11］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

名称

中継搬送ユニット RU-702

形式

パージトレイ付き中継搬送ユニット

機能

ストレート搬送

後処理基本線速に加速搬送します。

自動検品用通紙

自動検品用通紙経路を搬送中に画像不良を判定します。

パージトレイ排紙

自動検品で異常を検知した用紙をパージトレイに排紙します。

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w^*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap^*2 、8K w、16K w/v

不定形サイズ：

ストレート搬送

タテ95 mm ～ 330.2 mm、ヨコ139 mm ～ 1,300 mm / タテ3.74" ～ 13"、ヨコ5.47" ～ 51.18"

パージトレイ排紙／自動検品用通紙経路

タテ95 mm ～ 330.2 mm、ヨコ139 mm ～ 487.7 mm / タテ3.74" ～ 13"、ヨコ5.47" ～ 19.2"

インデックス紙：A4T w/v、8.5 e 11T w/v

*1：日本国内のみ。

*2：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 、8 e 13 wのサイズを指します。

用紙種類

本体推奨紙

用紙坪量

40 g/m² ～ 450 g/m² / 10 lb Bond ～ 119 lb Bond

トレイ容量（パージトレイ）

100枚（80 g/m² / 21 lb Bond、積載高さ20 mm / 0.79"）

※49 g/m² / 13 lb Bond以下の積載は保証外。

大きさ

410 mm（幅） e 720.6 mm（奥行） e 1,135 mm（高さ） / 16.14"（幅） e 28.37"（奥行） e 44.69"（高さ）

※排紙トレイ、突起含まず。ダクト含む。

質量

約85 kg / 187.39 lb

電源

AC 100 V ～ 240 V、50/60Hz（電源コードから供給）

DC24V、5V（前段より供給）

DC24V、5V（後段への供給）

最大消費電力

600 W以下（後段接続オプションを含む）
