折り機 FD-503
各部名称とはたらき

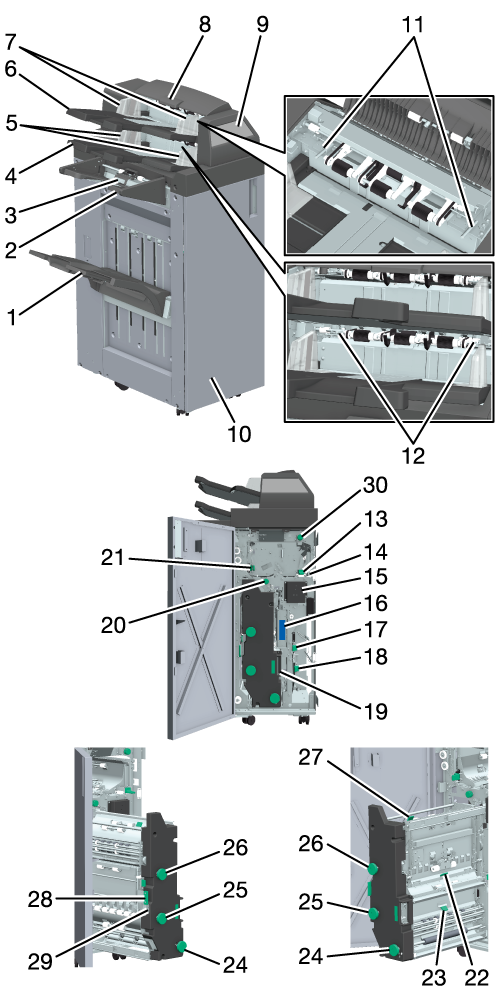

折り機 FD-503外部
番号 | 名称 | 説明 |
|---|---|---|
1 | メイントレイ | 折り処理、パンチ処理した用紙を排紙します。 |
2 | 折りトレイ | 内三つ折り、外三つ折り、ダブルパラレル折り、観音折りした用紙を排紙します。 |
3 | 整合ストッパー | 排紙されたダブルパラレル、観音折りの用紙崩れを防ぎます。 |
4 | 下段トレイ（ポストインサーター） | 表紙などをセットします。 |
5 | 下段トレイガイド板 | セットしたカバー紙に沿わせて、位置を決めます。 |
6 | 上段トレイ（ポストインサーター） | 表紙などをセットします。 |
7 | 上段トレイガイド板 | セットしたカバー紙に沿わせて、位置を決めます。 |
8 | 上カバー取手 | 紙づまりのとき、およびポストインサーター給紙の重送を防ぐレバーの設定をするときに開けて処理します。 |
9 | 折り機操作パネル | マニュアルでポストインサーターを操作します。重送検知機能選択ボタン、ステープル機能選択ボタン、パンチ機能選択ボタン、折り機能選択ボタン、スタート／ストップボタンがあります。 詳しくは、ポストインサーターとはをごらんください。 |
10 | 折り機前扉 | パンチくずを捨てるときや、紙づまり処理をするときに開けます。 |
11 | 上段トレイ外側給紙ローラーロックレバー（2箇所） | 上段トレイの外側2つの給紙ローラーをロックするときに内側に押込みます。 |
12 | 下段トレイ外側給紙ローラーロックレバー（2箇所） | 下段トレイの外側2つの給紙ローラーをロックするときに内側に押込みます。 |
折り機 FD-503内部
番号 | 名称 | 説明 |
|---|---|---|
13 | レバー［FD1］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
14 | レバー［FD2］ | 紙づまり処理のときに、レバー［FD1］を開いたあとガイドを開けて用紙を取除きます。 |
15 | 紙づまり位置表示パネル | 紙づまりの位置を、LEDの点灯で表示します。 |
16 | パンチくず箱 | パンチくずを捨てるときに、引出して処理します。 |
17 | レバー［FD6］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
18 | レバー［FD7］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
19 | 取手［FD11］ | 折りユニット部の紙づまり処理のときに、取手を持って引出します。 |
20 | ツマミ［FD3］ | 紙づまり処理のときに、ツマミを反時計方向に回して用紙を送ります。 |
21 | レバー［FD4］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
22 | レバー［FD13］ | 折りユニット部の紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
23 | レバー［FD14］ | 折りユニット部の紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
24 | ツマミ［FD8］ | 折りユニット部の紙づまり処理のときに、ツマミを回して用紙を送ります。 |
25 | ツマミ［FD9］ | 折りユニット部の紙づまり処理のときに、ツマミを回して用紙を送ります。 |
26 | ツマミ［FD10］ | 折りユニット部の紙づまり処理のときに、ツマミを回して用紙を送ります。 |
27 | レバー［FD12］ | 折りユニット部の紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
28 | レバー［FD15］ | 折りユニット部の紙づまり処理のときに、レバー［FD16］を開いたあとガイドを開けて用紙を取除きます。 |
29 | レバー［FD16］ | 折りユニット部の紙づまりのとき、左に開いて処理します。 |
30 | ツマミ［FD5］ | 紙づまり処理のときに、ツマミを反時計方向に回して用紙を送ります。 |
仕様
名称 | 折り機 FD-503 | |
形式 | パンチ、折り、ポストインサーター機能付き単シート処理機 | |
パンチ機能 | 本体排紙またはポストインサーターから給紙した用紙1枚ずつパンチして、メイントレイに排紙します。 | |
穴数 | 日本国内およびインチエリア：2穴 / 3穴 メトリックエリア：2穴 / 4穴 / スウェーデン4穴 | |
穴径 | 日本国内およびインチエリア：6.5 mm / 0.26"（2穴）、8.0 mm / 0.31"（3穴） メトリックエリア：6.5 mm / 0.26"（2穴 / 4穴 / スウェーデン4穴） | |
穴ピッチ | 日本国内：80 mm / 3.15"（2 穴） / 108 mm / 4.25"（3 穴） インチエリア：70 mm / 2.76" （2穴）、108 mm / 4.25"（3穴） メトリックエリア：80 mm / 3.15"（2穴 / 4穴）、21 mm、70 mm、21 mm / 0.83"、2.76"、0.83"（スウェーデン4穴） | |
穴縦位置 | 日本国内およびインチエリア：10.5 mm / 0.41"（2穴）、9.5 mm / 0.37"（3穴） メトリックエリア：10.5 mm / 0.41"（2穴 / 4穴 / スウェーデン4穴） | |
用紙坪量 | 50 g/m2 ～ 216 g/m2 / 13 lb Bond ～ 57 lb Bond | |
用紙サイズ | 2穴： A3 w、B4 w、SRA4 v、A4 w/v、B5 w/v、A5 w/v、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap*、8K w、16K v インデックス紙：A4T v、8.5 e 11T v 3穴： A3 w、B4 w、A4 v、B5 v、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 11 v、7.25 e 10.5 v、8K w、16K v インデックス紙：A4T v、8.5 e 11T v *：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。 | |
折り機能 | 折り種類 | Z折り、内三つ折り、外三つ折り、ダブルパラレル折り、観音折り、中折り |
用紙坪量 | Z折り、内三つ折り、外三つ折り、中折り：50 g/m2 ～ 130 g/m2 / 13 lb Bond ～ 34 lb Bond ダブルパラレル折り、観音折り：50 g/m2 ～ 91 g/m2 / 13 lb Bond ～ 24 lb Bond | |
用紙サイズ | 定形サイズ：A3 w、B4 w、SRA4 w、A4 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w、8K w 不定形サイズ：タテ210 mm ～ 305 mm、ヨコ279 mm ～ 458 mm / タテ8.27" ～ 12.01"、ヨコ10.98" ～ 18.03" | |
通常排紙機能 | ストレート排紙 | 本体排紙した用紙をメイントレイ／折りトレイに排紙します。 |
用紙坪量 | 40 g/m2 ～ 450 g/m2 / 10 lb Bond ～ 119 lb Bond ※351 g/m2 ～ 450 g/m2 / 94 lb Bond ～ 119 lb Bondは紙種限定。 | |
用紙サイズ |
定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap*、8K w、16K w/v 不定形サイズ：タテ95 mm ～ 331 mm、ヨコ139 mm～ 483 mm / タテ3.74" ～ 13.03"、ヨコ5.47" ～ 19.02" インデックス紙：A4T v、8.5 e 11T v *：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。 | |
ポストインサーター機能 | 用紙種類 | 普通紙、再生紙、上質紙、特殊紙 |
用紙坪量 | 50 g/m2 ～ 300 g/m2 / 13 lb Bond ～ 81 lb Bond | |
用紙サイズ | 定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 v、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap*、8K w、16K w/v 不定形サイズ：タテ182 mm ～ 331 mm、ヨコ139 mm～ 483 mm / タテ7.17" ～ 13.03"、ヨコ5.47" ～ 19.02" インデックス紙：A4T v、8.5 e 11T v *：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。 | |
積載容量 | 500枚 e 2段（80 g/m2 / 21 lb Bond） | |
トレイ容量 |
2,500枚：A4 w/v、B5 w/v、8.5 e 11 w/v、9 e 11 w、16K w/v 1,500枚：A3 w、B4 w、8 e 13 w、12 e 18 w、11 e 17 w、8.5 e 14 w、SRA3 w、 SRA4 w/v、13 e 19 w、8K w 500枚：A5 w/v、B6 w、5.5 e 8.5 w/v
30部以上（全折り種類について、80 g/m2 / 21 lb Bond以下） | |
大きさ | 400 mm*（幅） e 656 mm（奥行） e 1,231 mm（高さ） / 15.75"*（幅） e 25.83"（奥行） e 48.46"（高さ） *メイントレイ装着、2分割トレイ収納時：667 mm / 26.26" メイントレイ装着、2分割トレイ引出し時：784 mm / 30.87" | |
質量 | 約130 kg / 286.6 lb | |
電源 | 日本国内：AC 100 V、50/60 Hz（電源コードから供給） メトリックエリア：AC 230 V、50/60 Hz（電源コードから供給） インチエリア：AC 115 V、50/60 Hz（電源コードから供給） DC 5 V（一部前段より供給） | |
最大消費電力 | 180 W以下 | |
