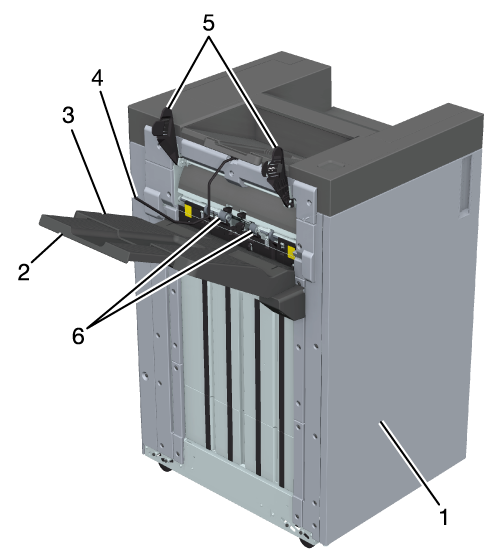

1

フィニッシャー前扉

紙づまり処理のときに、扉を開けて用紙を取除きます。

2

メイントレイ拡張トレイ

サイズの大きい用紙をメイントレイに排紙するときに引出します。

3

メイントレイ

仕分け処理なしの、または仕分け処理をした用紙を積載します。

4

用紙ホルダー

メイントレイに排紙された薄紙やカールした用紙を保持します。

5

排紙ガイド

メイントレイに排紙された用紙の用紙送り交差位置を整えます。

6

グリッパー

メイントレイに排紙された用紙の用紙送り方向の位置を整えます。

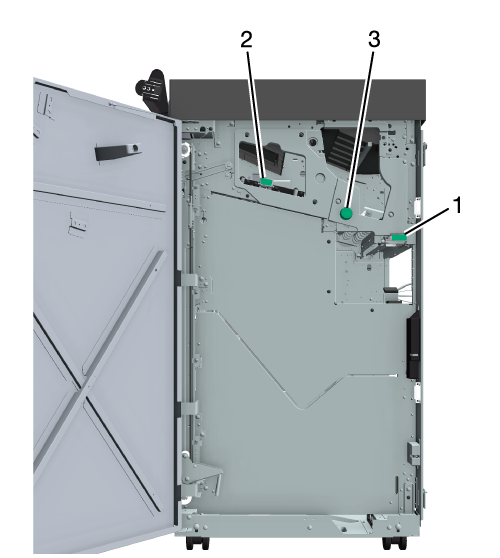

1

レバー［FS1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

2

レバー［FS2］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

3

ツマミ［FS3］

紙づまり処理のときに、ツマミを回して用紙を送ります。

名称

排紙トレイ OT-512

形式

排紙整合機能、エレベーター機能付き排紙積載トレイ

機能

ソート、グループ、仕分けソート、仕分けグループ

ソート／グループ

排紙トレイ

トレイ1（メイントレイ）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、郵政はがき w^*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap^*2、8K w、16K w/v

不定形サイズ：タテ95 mm ～ 331 mm、ヨコ133 mm ～ 487.7 mm / タテ3.74" ～ 13.03"、ヨコ5.24" ～ 19.2"

定形インデックス紙（排紙時タブ後端側は保証外）

ワイド紙

• 長尺紙（長尺排紙トレイユニット MK-761取付け時）

タテ100 mm ～ 330 mm、ヨコ487.8 mm ～ 1,300 mm / タテ3.94" ～ 12.99"、ヨコ19.2" ～ 51.18"

*1：日本国内のみ。

*2：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。

用紙坪量

40 g/m² ～ 450 g/m² / 10 lb Bond ～ 119 lb Bond

※351 g/m² ～ 450 g/m² / 94 lb Bond ～ 119 lb Bondは紙種限定。

仕分けソート／仕分けグループ

排紙トレイ

トレイ1（メイントレイ）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap^*、8K w、16K w/v

不定形サイズ：タテ148 mm ～ 331 mm、ヨコ133 mm ～ 487.7 mm / タテ5.83" ～ 13.03"、ヨコ5.24" ～ 19.2"

定形インデックス紙（排紙時タブ後端側は保証外）

ワイド紙

*：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 、8 e 13 w のサイズを指します。

用紙坪量

40 g/m² ～ 450 g/m² / 10 lb Bond ～ 119 lb Bond

※351 g/m² ～ 450 g/m² / 94 lb Bond ～ 119 lb Bondは紙種限定。

大きさ

544 mm（幅）^* e 656 mm（奥行） e 1,020 mm（高さ） / 21.42"（幅）^* e 25.83"（奥行） e 40.16"（高さ）

*：876 mm / 34.49"（メイントレイ含む）、1,003 mm / 39.49"（メイントレイ拡張トレイ含む）

質量

57 kg / 125.66 lb

電源

前段より供給

消費電力

120 W以下

ソート／グループ（80 g/m² / 21 lb Bond）

塗工紙

あり

1,800枚

3,000枚

750枚

なし

750枚

2,000枚

750枚

非塗工紙

あり

2,000枚

3,000枚

750枚

なし

2,000枚

4,200枚

750枚

仕分けソート／仕分けグループ（80 g/m² / 21 lb Bond）

非塗工紙

-

1,500枚

1,500枚

750枚

大サイズ：A3 w、B4 w*、8 e 13 w、12 e 18 w、11 e 17 w、8.5 e 14 w、SRA3 w、SRA4 w/v、13 e 19 w、8K w

小サイズ：A4 w/v、B5 w/v*、8.5 e 11 w/v、9 e 11、16K w/v

特小サイズ：A5 w/v、B6 w*、5.5 e 8.5 w/v

*：B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

ソート／グループ／仕分けソート／仕分けグループ

128 g/m² ～ 135 g/m² / 34 lb Bond ～ 36 lb Bond

1,000枚

100枚

136 g/m² ～ 175 g/m² / 37 lb Bond ～ 46 lb Bond

760枚

80枚

176 g/m² ～ 216 g/m² / 47 lb Bond ～ 57 lb Bond

600枚

60枚

217 g/m² ～ 256 g/m² / 58 lb Bond ～ 68 lb Bond

500枚

50枚

257 g/m² ～ 300 g/m² / 69 lb Bond ～ 81 lb Bond

400枚

40枚
