インテリジェントクオリティオプティマイザー IQ-501
各部名称とはたらき

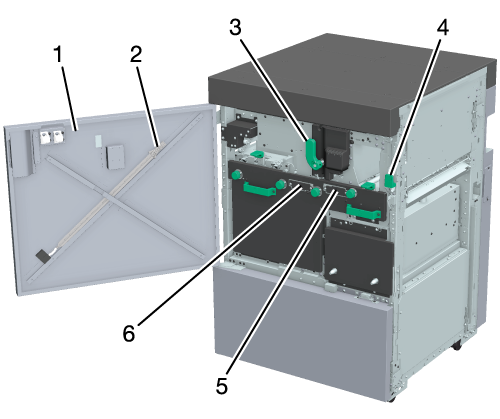

番号 | 名称 | 説明 |
|---|---|---|
1 | インテリジェントクオリティオプティマイザー前扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
2 | 清掃棒 | インラインスキャナーを清掃します。 |
3 | レバー［IQ7］ | 紙づまり処理のときに、レバーを持って搬送部を引出し、用紙を取除きます。 |
4 | レバー［IQ1］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
5 | インラインスキャナー1 | 搬送用紙の下面を読取ります。 |
6 | インラインスキャナー2 | 搬送用紙の上面を読取ります。 |

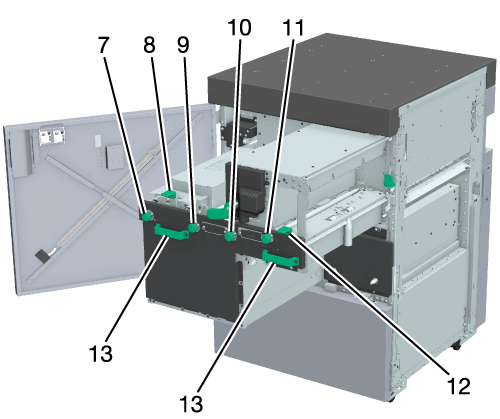

7 | ツマミ［IQ6］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
8 | レバー［IQ9］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
9 | ツマミ［IQ5］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
10 | ツマミ［IQ4］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
11 | ツマミ［IQ3］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
12 | レバー［IQ2］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
13 | 取手［IQ8］ | 紙づまり処理のときに、持って引出します。 |

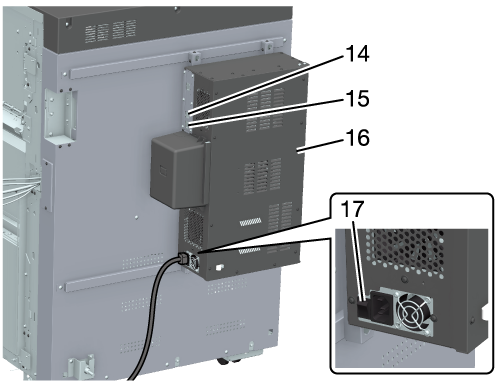

14 | USBポート（USB 3.0 Type A e 2） | 外付け記憶媒体（USBメモリー、USB-HDD）を接続するときに使用します。 USBポート（USB 3.0 Type A e 2）は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
15 | ネットワーク用ポート（10Base-T、100Base-TX、1000Base-T） | イーサネットケーブルを接続して紙面検査ユニット UK-301のWeb Utilitiesを使用できます。 |
16 | 紙面検査ユニット UK-301（オプション） | 中継搬送ユニット RU-702を使用する場合に必要なオプションです。 |
17 | 電源スイッチ | 紙面検査ユニット UK-301の電源をON / OFFします。 |
仕様
名称 | インテリジェントクオリティオプティマイザー IQ-501 |
形式 | 自動画像読取り補正装置 |
機能 | 1パス両面読取インラインスキャナ＋分光測色計 |
用紙サイズ | タテ95 mm ～ 331 mm、ヨコ139 mm ～ 1,300 mm / タテ3.74" ～ 13.03"、ヨコ5.47" ～ 51.18" |
用紙坪量 | 40 g/m2 ～ 450 g/m2 / 10 lb Bond ～ 119 lb Bond |
大きさ | 663 mm（幅） e 696 mm（奥行） e 1,020 mm（高さ） / 26.1"（幅） e 27.4"（奥行） e 40.16"（高さ） |
質量 | 約184 kg / 405.65 lb |
電源 | AC 100 ～ 240 V、50/60 Hz（電源コードから供給） DC 24 V、5 V（一部前段より供給） |
最大消費電力 | 700 W以下（後段接続オプションを含む） |
