大容量給紙ユニット LU-202XLm

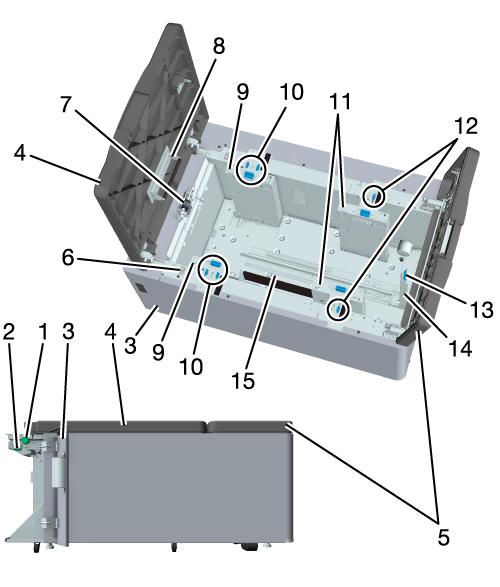

各部名称とはたらき
番号 | 名称 | 説明 |
|---|---|---|
1 | ツマミ［LC1］ | 紙づまり処理のときに、ツマミを時計方向に回して用紙を送ります。 |
2 | レバー［LC2］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
3 | 左扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
4 | 上扉（左） | 用紙の補給または紙づまり処理のときに開けます。 |
5 | 上扉（右） | 用紙の補給または紙づまり処理のときに開けます。 |
6 | トレイ底板下降ボタン | 用紙補給のときに、押してトレイ底板を下降します。 |
7 | 給紙ローラー | 本体に用紙を送ります。 |
8 | 紙押さえ | 用紙の浮きやバラつきを防ぎます。 |
9 | 側面ガイド（左）（2箇所） | セットする用紙の側面部を固定します。 |
10 | 側面ガイドツマミ（左）（各2箇所） | 側面ガイド（左）を動かしたり、固定したりするときに回します。 |
11 | 側面ガイド（右）（2箇所） | セットする用紙の側面部を固定します。 |
12 | 側面ガイドツマミ（右）（各1箇所） | 側面ガイド（右）を動かしたり、固定したりするときに回します。 |
13 | 後端ガイドロック解除レバー | 後端ガイドを動かすときに、押してロックを解除します。 |
14 | 後端ガイド | セットする用紙の後端を固定します。 |
15 | トレイ底板 | 用紙が使われるごとに上に上がります。トレイ底板下降ボタンを押すと下降します。 |
仕様
名称 | 大容量給紙ユニット LU-202XLm |
形式 | 本体／ペーパーフィーダーユニット／手差しユニット横付けタイプ大容量給紙ユニット |
給紙容量 |
2,500枚（80 g/m2 / 21 lb Bond、積載高さ275 mm / 10.83"）
普通紙：1,000 枚（128 g/m2 / 34 lb Bond） 塗工紙：500 枚（128 g/m2 / 34 lb Bond） |
用紙サイズ | 定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 v、郵政はがき w*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、8K w、16K v 不定形サイズ：タテ210 mm*2 ～ 330.2 mm、ヨコ182 mm ～ 762 mm*3 / タテ8.27"*2 ～ 13"、ヨコ7.17" ～ 30"*3 インデックス紙：A4T v、8.5 e 11T v *1：郵政はがきをセットするときは、オプションの取付けキット MK-746を使用します（本体直結時のみ）。 *2：ヨコ487.8 mm / 19.2"以上（長尺紙）の場合、タテの最小は250 mm / 9.84"。 *3：装着されているオプションによっては、ヨコ487.8 mm / 19.2"以上の用紙は使用できません。詳しくは、サービス実施店にお問い合わせください。 B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。 検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。 |
用紙種類 | 普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、郵政はがき、インデックス紙、エンボス紙* *：本体直結時のみ
|
用紙坪量 |
52 g/m2 ～ 300 g/m2 / 14 lb Bond ～ 81 lb Bond
128 g/m2 ～ 300 g/m2 / 34 lb Bond ～ 81 lb Bond |
大きさ | 1,012 mm（幅） e 639 mm（奥行） e 477 mm（高さ） / 39.84"（幅） e 25.16"（奥行） e 18.78"（高さ） |
質量 | 約60 kg / 132.28 lb |
電源 | 本体から供給 |
最大消費電力 |
|
