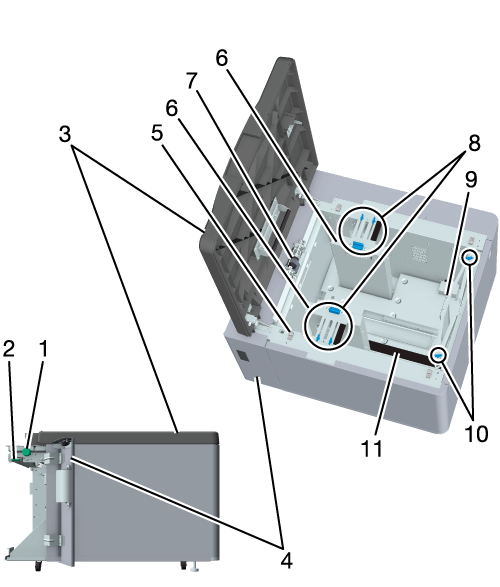

1

ツマミ［LC1］

紙づまり処理のときに、ツマミを時計方向に回して用紙を送ります。

2

レバー［LC2］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

3

上扉

用紙の補給または紙づまり処理のときに開けます。

4

左扉

紙づまり処理のときに、扉を開けて用紙を取除きます。

5

トレイ底板下降ボタン

用紙補給のときに、押してトレイ底板を下降します。

6

側面ガイド（2箇所）

セットする用紙の側面部を固定します。

7

給紙ローラー

本体に用紙を送ります。

8

側面ガイドツマミ（各2箇所）

側面ガイドを動かしたり、固定したりするときに回します。

9

後端ガイド

セットする用紙の後端を固定します。

10

後端ガイドツマミ

後端ガイドを動かしたり、固定したりするときに回します。

11

トレイ底板

用紙が使われるごとに上に上がります。トレイ底板下降ボタンを押すと下降します。

名称

大容量給紙ユニット LU-202m

形式

本体横付けタイプ大容量給紙ユニット

給紙容量

2,500枚（80 g/m² / 21 lb Bond、積載高さ275 mm / 10.83"）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 v、郵政はがき w^*、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、8K w、16K v

不定形サイズ：タテ210 mm ～ 330.2 mm、ヨコ182 mm ～ 487.7 mm / タテ8.27" ～ 13"、ヨコ7.17" ～ 19.2"

インデックス紙：A4T v、8.5 e 11T v

*：郵政はがきをセットするときは、オプションの取付けキット MK-746を使用します。

B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。

用紙種類

普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、郵政はがき、インデックス紙、エンボス紙

※塗工紙を給紙するときは、防湿ヒーター HT-503が必要

用紙坪量

52 g/m² ～ 300 g/m² / 14 lb Bond ～ 81 lb Bond

大きさ

710 mm（幅） e 639 mm（奥行） e 477 mm（高さ） / 27.95"（幅） e 25.16"（奥行） e 18.78"（高さ）

質量

約42 kg / 92.59 lb

電源

本体から供給

最大消費電力

DC（本体より供給）：40 W以下

AC（本体より供給）：夜間ヒーター使用時 40 W以下

AC（本体より供給）：防湿ヒーター HT-503使用時 290 W以下
