マルチ手差し給紙ユニット MB-508

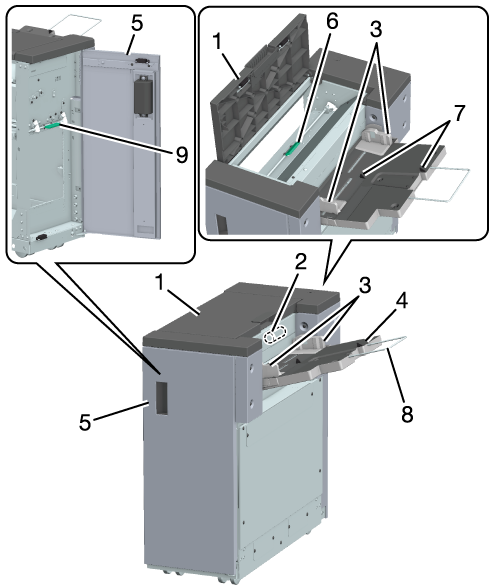

各部名称とはたらき
番号 | 名称 | 説明 |
|---|---|---|
1 | 上扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
2 | ピックアップローラー | 本体に用紙を送ります。 |
3 | 側面ガイド板（2箇所） | セットした用紙の両側面に沿わせます。 |
4 | 手差しトレイ | 右に開いて、用紙をセットします。 |
5 | 前扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
6 | 手差し搬送扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
7 | 用紙検知センサー | セットした用紙の有無を検知します。 |
8 | 補助ガイド | 大きなサイズの用紙をセットするときに引出します。 |
9 | 手差し中継扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
仕様
名称 | マルチ手差し給紙ユニット MB-508 |
形式 | バイパス給紙トレイ |
給紙容量 | 250枚（80 g/m2 / 21 lb Bond、積載高さ27.5 mm / 1.08"）
|
用紙サイズ | 定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w*、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、9 e 11 v、8.5 e 11 w/v、8 e 13 w、5.5 e 8.5 w、8K w、16K w/v 不定形サイズ：タテ100 mm ～ 330.2 mm、ヨコ148 mm ～ 487.7 mm / タテ3.94" ～ 13"、ヨコ5.83" ～ 19.2" インデックス紙：A4T w/v、8.5 e 11T w/v *：日本国内のみ。 |
用紙種類 | 普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、郵政はがき*、インデックス紙、エンボス紙 *：日本国内のみ。 |
用紙坪量 | 52 g/m2 ～ 300 g/m2 / 14 lb Bond ～ 81 lb Bond ※217 g/m2 ～ 300 g/m2 / 58 lb Bond ～ 81 lb Bondの用紙の目方向は、搬送方向と直交を推奨。 |
大きさ | 296 mm（幅） e 636 mm（奥行） e 788 mm（高さ） / 11.65"（幅） e 25.04"（奥行） e 31.02"（高さ）（手差しトレイ収納時） 600 mm（幅） e 636 mm（奥行）e 673 mm（高さ） / 23.62"（幅） e 25.04"（奥行）e 26.5"（高さ）（手差しトレイ使用時） |
質量 | 31.5 kg / 69.45 lb |
電源 | 本体から供給 |
最大消費電力 | DC：200 W以下 |
