[主扫描方向缩放(背面)]
概述
调整使用ADF时背面主扫描方向（横向）的缩放倍率。
通过进行常规调整保持扫描准确性。
备注
- 为了进行正确的调整，事先配置以下设置。
- 执行[打印机调整]中的[CD-缩放调整]。
参考
- 有关[打印机调整]中[CD-缩放调整]的详细信息，请参见[CD-缩放调整]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板、控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 进纸单元 PF-713 | ||
所需项目 | - | ||
设置项目 | [当前数据] | 扫描ADF上的原稿时显示主扫描方向的当前缩放倍率。 | |
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||

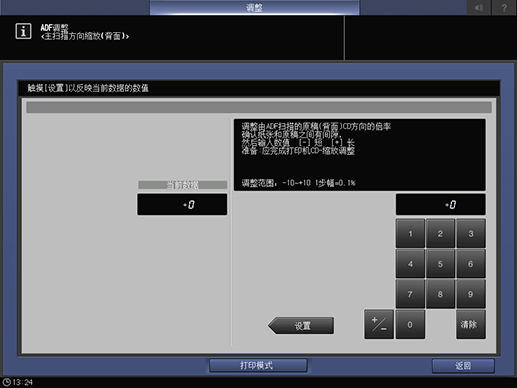

画面访问 | 触摸面板 - [机器] - [调整] - [ADF调整] - [主扫描方向缩放(背面)] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [ADF调整] - [主扫描方向缩放(背面)] | |||
步骤
1
按[打印模式]。
2
将 A4 纸装入任意纸盒，然后选择该纸盒。
3
将测试图表放在ADF纸盒中，然后按控制面板上的开始。
测试图表会被扫描并打印出一份样本。
装入测试图表时将背面朝上。
4
测量横向的宽度，然后将测量值与图表对比。
标准值：0 mm ^ 1.4 mm
5
如需任何调整，按[退出打印模式]返回设置画面。
6
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围：-10~+10 1步幅=0.1%]
7
重复步骤 1 至 6，直到得到所需的结果。
