[装订中位]
概述
调整在鞍式装订器上装订时的中心位置。
当装订位置与标准值偏移时进行该调整。
备注
- 为了进行正确的调整，事先配置以下设置。
- 执行[装订纸张宽度调整]中的[鞍式装订器调整]。
参考
- 有关[装订纸张宽度调整]的详细信息，请参见[装订纸张宽度调整]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 鞍式装订器 SD-506 | ||
所需项目 | - | ||
设置项目 | [当前数据] | 显示装订中心位置的调整值。 | |
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 设置使用键盘输入的数字值。 | ||
备注 | - | ||
参考 | - | ||

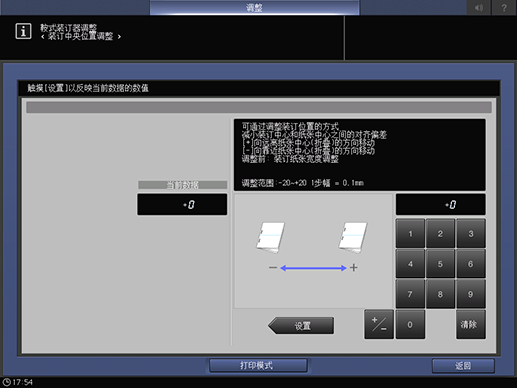

画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [鞍式装订器调整] - [装订中位] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [鞍式装订器调整] - [装订中位] | |||
步骤
1
按[打印模式]。
2
将所需纸张装入纸盒，然后选择该纸盒。
打印前，始终拉出折叠/装订模式纸盘。否则，即使按控制面板上的开始也不会输出样本。
3
按控制面板上的开始。
输出样本。
4
检查输出纸张的纸张中心位置和装订中心位置之间的对位偏差"a"。
标准值：a = -2.0 mm 至 +2.0 mm 或以下
[1] 纸张中心 [2] 装订中心位置
5
如需任何调整，按[退出打印模式]返回设置画面。
6
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-20~+20 1步幅 = 0.1mm]
7
重复步骤 1 至 6，直到得到所需的结果。
