调整 | [纸张长度调整]

[纸张长度调整]

调整中继单元 RU-510进纸方向的对齐板位置以消除打孔的对位偏差。

当输送纸张时，如果进纸方向的位置未固定在下一层排纸处理器上时，该功能可用。

类别		调整/维护
位置	主机	触摸面板
	打印机驱动程序	-
	应用	-
所需的选购件		中继单元 RU-510
所需项目		-
设置项目		数字键盘	用于输入数字值。
		[清除]	将输入的数字值恢复为"0"。
		[设置]	将使用键盘输入的数字值设置为所选设置项目。
备注		-
参考		-
画面访问		触摸面板 - [机器] - [调整] - [排纸处理器调整] - [中继堆叠器调整] - [纸张长度调整]
		控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [中继堆叠器调整] - [纸张长度调整]

按[打印模式]。

将 A4 纸装入纸盒，然后选择该纸盒。

将份数设置为 10，然后按控制面板上的开始。

输出样本。本部分介绍了打孔的示例。

检查打孔中是否有对位偏差"a"和变形"b"。

如果打孔在进纸方向对位偏差，请调整 FD 对齐板位置。

如需任何调整，按[退出打印模式]返回设置画面。

使用屏幕上的数字键盘输入数字值。

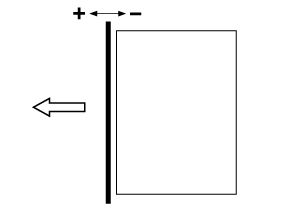

使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。

[-] 减少色散 [+] 减少对位偏差

[调整范围:-50~+50 1步幅 = 0.1mm]

若要进行调整，请将纸张长度调整值设置为最大（以减少对位偏差），沿减少色散的方向进行调整，然后找到打孔的孔没有对位偏差的点。

重复步骤 1 至 6，直到得到所需的结果。
