[PB封页折页位置]
概述
在鞍式装订器 SD-513上安装的折页单元 CR-101中调整冷胶装订封页的折页位置。
控制冷胶装订封页的折页位置，让参考位置设置为适合冷胶装订的书脊宽度。从纸张边缘到折页位置的距离与第 1 折页位置和第 2 折页位置处的标准值偏离时进行该调整。
提示
- 如果在[用于所有尺寸的偏移]中输入了数字值，则会应用到所有纸张尺寸。如果对特定纸张尺寸输入了数字值，设置值会变为特定纸张尺寸输入值和[用于所有尺寸的偏移]输入值的总和。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 需要以下所有选购设备。 已安装折页单元 CR-101的鞍式装订器 SD-513 胶装器 PB-503 | ||
所需项目 | - | ||
设置项目 | [折线1] | 更改第 1 折叠位置。 | |
[折线2] | 更改第 2 折叠位置。 | ||
[用于所有尺寸的偏移] | 调整所有纸张尺寸通用的折页位置。 | ||
纸张尺寸选择键 | 选择要调整的纸张尺寸。 | ||
[+] / [,] | 切换纸张尺寸页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [鞍式装订器调整] - [折页位置调整] - [PB封页折页位置] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [鞍式装订器调整] - [折页位置调整] - [PB封页折页位置] | |||
步骤
1
按要调整纸张尺寸的选择键。
2
按[打印模式]。
3
将要调整尺寸的纸张装入任意纸盒，然后选择该纸盒。
4
按控制面板上的开始。
输出样本。
5
检查输出纸张折叠线和折页部分之间的对位偏差。
6
如需任何调整，按[退出打印模式]返回设置画面。
7

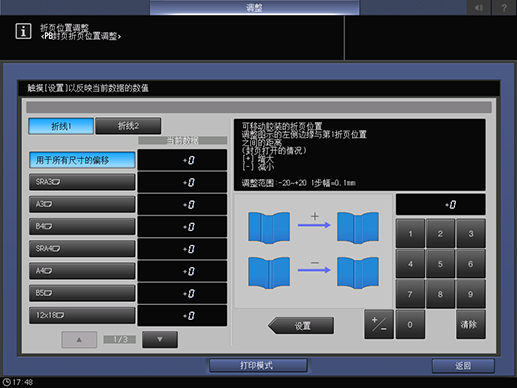

选择[折线1]。
8
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-20~+20 1步幅 = 0.1mm]

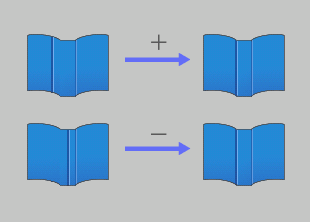

调整从冷胶装订封页顶面左侧纸张边缘到第 1 折页位置的长度。
9
选择[折线2]。
10
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-20~+20 1步幅 = 0.1mm]
调整从冷胶装订封页顶面左侧纸张边缘到第 2 折页位置的长度。
11
重复步骤 2 至 10，直到得到所需的结果。
