[CD对齐调整]
概述
调整裁切单元 TU-510横向的对齐量。
提示
- 这是一个用于调整横幅纸上歪斜的设置项目。使用标准尺寸纸张剪切名片时，也可以通过更改[横幅CD对齐5]的设置调整歪斜。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 已安装横幅整理器 MK-764的裁切单元 TU-510 | ||
所需项目 | - | ||
设置项目 | 对齐位置选择键 | 选择要调整的对齐位置。 | |
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||

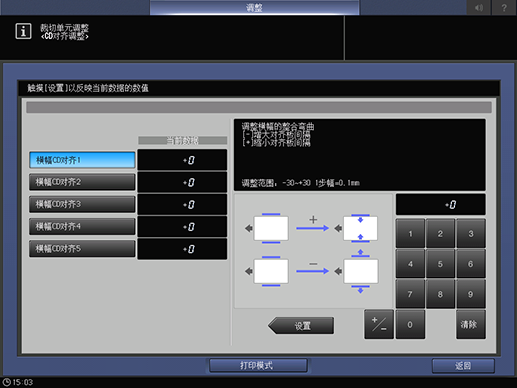

画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [裁切单元调整] - [CD对齐调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [裁切单元调整] - [CD对齐调整] | |||
步骤
1
按目标对齐位置选择键。
2
按[打印模式]。
3
将所需纸张装入纸盒，然后选择该纸盒。
4
按控制面板上的开始。
输出样本。
5
检查后处理位置的变形或歪斜。
6
如需任何调整，按[退出打印模式]返回设置画面。
7
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。

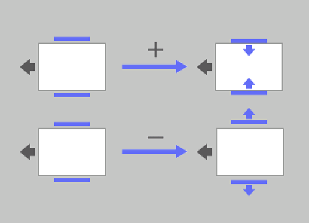

(-) 减少对齐板的推入量， (+) 增大对齐板的推入量
[调整范围：-30~+30 1步幅=0.1mm]
8
重复步骤 2 至 7，直到得到所需的结果。
