[4点装订(前部2点)]
概述
在鞍式装订器上用 4 颗装订针装订时调整中心位置。
当装订位置与标准值偏移时进行该调整。
该功能可调整 4 个装订位置中前 2 处的位置。
备注
- 为了进行正确的调整，事先配置以下设置。
- 执行[对折位置调整]中的[鞍式装订器调整]。
参考
- 有关[对折位置调整]的详细信息，请参见[对折位置调整]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 鞍式装订器 SD-513 | ||
所需项目 | - | ||

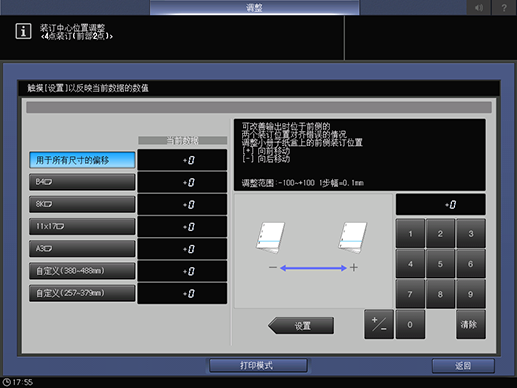

设置项目 | [用于所有尺寸的偏移] | 调整所有纸张尺寸通用的装订中心位置。 | |
纸张尺寸选择键 | 选择要调整的纸张尺寸。 | ||
[+] / [,] | 切换纸张尺寸页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [鞍式装订器调整] - [装订中位] - [4点装订(前部2点)] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [鞍式装订器调整] - [装订中位] - [4点装订(前部2点)] | |||
步骤
1
按要调整纸张尺寸的选择键。
2
按[打印模式]。
3
将要调整尺寸的纸张装入任意纸盒，然后选择该纸盒。
4
按控制面板上的开始。
输出样本。
5
检查 4 个装订针前 2 处从边缘到中心的长度以确定纸张尺寸。
6
如需任何调整，按[退出打印模式]返回设置画面。
7
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-100~+100 1步幅=0.1mm]
8
重复步骤 2 至 7，直到得到所需的结果。
