[待机位置(后方调整)]
概述
调整堆叠器纸盒横向背面的对齐板位置以消除输出纸张的对位偏差或变形。
该功能在输出处理期间在横向发生明显对位偏差时可用。
提示
- 与[待机位置(前方调整)]一起进行调整。有关[待机位置(前方调整)]的详细信息，请参见[待机位置(前方调整)]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 大容量堆叠器 LS-507 | ||
所需项目 | - | ||
设置项目 | [1号堆叠器] | 设置第 1 大容量堆叠器 LS-507的对齐板位置。该项目在作为一对安装大容量堆叠器 LS-507时显示。 | |
[2号堆叠器] | 设置第 2 大容量堆叠器 LS-507的对齐板位置。该项目在作为一对安装大容量堆叠器 LS-507时显示。 | ||
纸张尺寸选择键 | 选择要调整的纸张尺寸。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [堆叠器调整] - [待机位置(后方调整)] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [堆叠器调整] - [待机位置(后方调整)] | |||
步骤
1
大容量堆叠器 LS-507作为一对使用时，选择[1号堆叠器]或[2号堆叠器]。
2
按要调整纸张尺寸的选择键。
3
按[打印模式]。
4
将所需纸张装入纸盒，然后选择该纸盒。
5
按控制面板上的开始。
输出样本，然后中断打印。在画面上会显示一条警告信息。
6
检查大容量堆叠器 LS-507中的纸张边缘和横向背面的对齐板位置之间的距离是否为 5 mm。
检查完成时，取出纸张。
7
如需任何调整，按[退出打印模式]返回设置画面。
8

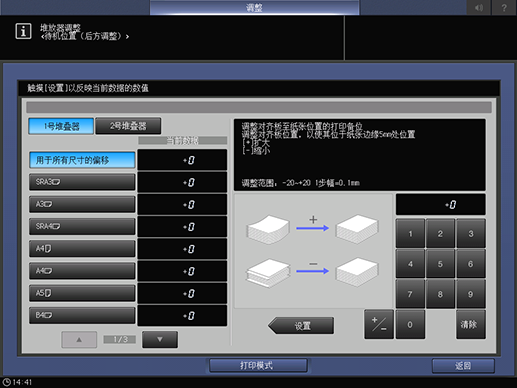

使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。

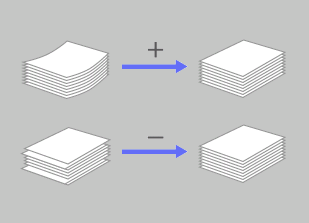

(-) 缩小待机位置，(+) 扩大待机位置
[调整范围:-20~+20 1步幅 = 0.1mm]
9
重复步骤 3 至 8，直到得到所需的结果。
