[ADF原稿停止位置调整]
概述
调整ADF上开始扫描的位置以及横向的图像对中。
通过进行常规调整保持扫描准确性。
备注
- 为了进行正确的调整，事先配置以下设置。
- 若要调整扫描起始位置：执行[ADF调整]中的[FD-缩放调整]。
- 若要调整图像对中：执行[打印机调整]中的[对中调整]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板、控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 进纸单元 PF-713 | ||
所需项目 | - | ||
设置项目 | [重启时序(正面)] | 使用ADF扫描原稿时调整正面扫描起始位置。 | |
[重启时序(背面)] | 使用ADF扫描原稿时调整背面扫描起始位置。 | ||
[对中(正面)] | 使用ADF扫描原稿时调整正面横向的图像对中。 | ||
[对中(背面)] | 使用ADF扫描原稿时调整背面横向的图像对中。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [ADF调整] - [ADF原稿停止位置调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [ADF调整] - [ADF原稿停止位置调整] | |||
步骤（扫描起始位置的调整）

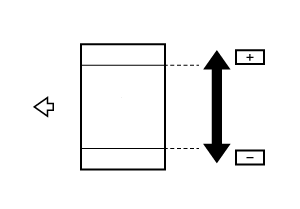

1
选择[重启时序(正面)]或[重启时序(背面)]。
2
按[打印模式]。
显示设置画面。
3
将 A4 纸装入纸盒，然后选择该纸盒。
会自动选择[单面/双面]，因此请勿更改该设置。
4
将测试图表放在ADF纸盒中，然后按控制面板上的开始。
测试图表会被扫描并打印出一份样本。
如果在步骤 1 中选择了[重启时序(正面)]，装入测试图表时将其正面朝上。
如果在步骤 1 中选择了[重启时序(背面)]，装入测试图表时将其背面朝上。
5
通过将输出纸张与图表对比检查对位偏差。
标准值：0 mm ^ 1.0 mm
6
如需任何调整，按[退出打印模式]返回设置画面。
7

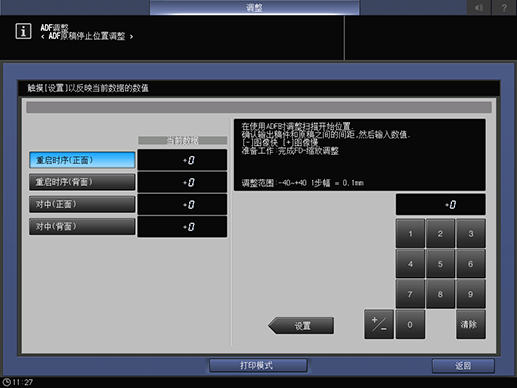

使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-40~+40 1步幅 = 0.1mm]
8
重复步骤 2 至 7，直到得到所需的结果。
步骤（图像对中调整）

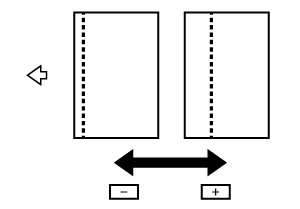

1
选择[对中(正面)]或[对中(背面)]。
2
按[打印模式]。
会自动选择[单面/双面]，因此请勿更改该设置。
3
将 A4 纸装入纸盒，然后选择该纸盒。
4
将测试图表放在ADF纸盒中，然后按控制面板上的开始。
测试图表会被扫描并打印出一份样本。
如果在步骤 1 中选择了[对中(正面)]，装入测试图表时将其正面朝上。
如果在步骤 1 中选择了[对中(背面)]，装入测试图表时将其背面朝上。
5
通过将输出纸张与图表对比检查对位偏差。
标准值：0 mm ^ 2.0 mm
6
如需任何调整，按[退出打印模式]返回设置画面。
7
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-44~+44 1步幅 = 0.1mm]
8
重复步骤 2 至 7，直到得到所需的结果。
