[CD-缩放调整]
概述
打印时调整横向的打印缩放倍率。
可让您进行调整，这样便可以正确的缩放倍率输出图表的测试图案。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板、控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | - | ||
所需项目 | - | ||
设置项目 | 调整目标选择键 | 选择调整目标。 | |
[+] / [,] | 切换调整目标页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 使用屏幕键盘或控制面板的数字键盘将输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||

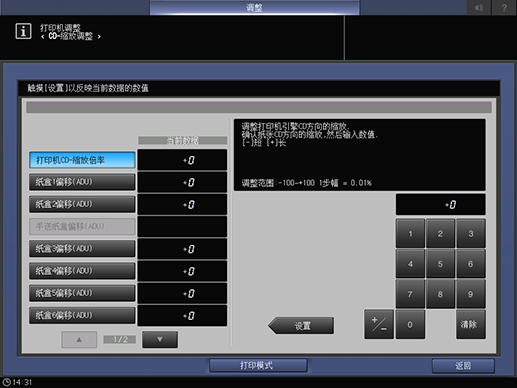

画面访问 | 触摸面板 - [机器] - [调整] - [机器调整] - [打印机调整] - [CD-缩放调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [打印机调整] - [CD-缩放调整] | |||
步骤（调整正面时）
1
按[打印机CD-缩放倍率]。
2
按[打印模式]。
3
按[1->1]。
4
将 A3 w 或 11 e 17 w纸张装入任意纸盒，然后选择该纸盒。
5
6

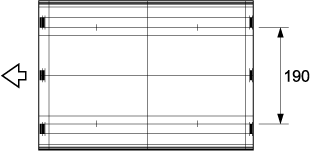

使用比例尺测量与进纸方向垂直的方向的缩放倍率。
标准值：^ 0.5% 或以下，在 190 mm 正负 1 mm 以内
7
如需任何调整，按[退出打印模式]返回设置画面。
8
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。要更改[当前数据]，请按[设置]。
[调整范围:-100~+100 1步幅 = 0.01%]
9
重复步骤 2 至 8，直到得到所需的结果。
步骤（调整背面时）
1
按调整目标选择键进行调整。
示例：对于纸盒 1，按[纸盒1偏移(ADU)]。
2
按[打印模式]。
3
按[1->2]。
4
在纸盒中装入 A3 w 或 11 e 17 w 纸张用于步骤 1 中的调整，然后选择该纸盒。
5
按控制面板上的开始。
输出一份图表。
没有
标记的一面为背面。
6
使用比例尺测量与背面进纸方向垂直的方向的缩放倍率。
标准值：^ 0.5% 或以下，在 190 mm 正负 1 mm 以内
7
如需任何调整，按[退出打印模式]返回设置画面。
8
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。要更改[当前数据]，请按[设置]。
[调整范围:-100~+100 1步幅 = 0.01%]
9
重复步骤 2 至 8，直到得到所需的结果。
