[对中调整]
概述

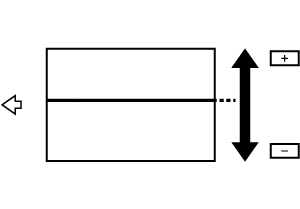

打印时调整横向的图像对中。
检查进纸方向上输出纸张中心和图像中心之间的对位偏差，然后进行调整以便正确打印图像。
备注
- 使用该功能需要以下设置。
- 执行[打印机调整]中的[CD-缩放调整]。
参考
- 有关[CD-缩放调整]的详细信息，请参见[CD-缩放调整]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板、控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | - | ||
所需项目 | - | ||
设置项目 | 调整目标选择键 | 选择调整目标。 | |
[+] / [,] | 切换调整目标页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 使用屏幕键盘或控制面板的数字键盘将输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [机器调整] - [打印机调整] - [对中调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [打印机调整] - [对中调整] | |||
步骤（调整正面时）
1

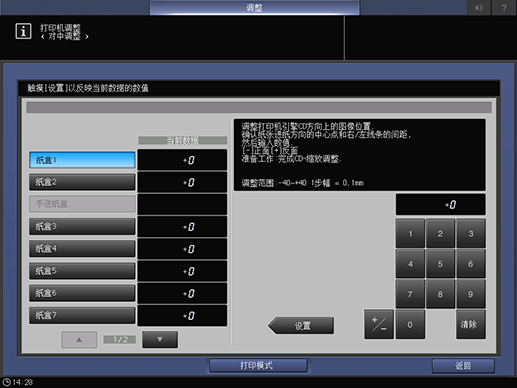

按调整目标选择键进行调整。
2
按[打印模式]。
3
按[1->1]。
4
在纸盒中装入 A3 w 或 11 e 17 w 纸张用于步骤 1 中的调整，然后选择该纸盒。
5
6

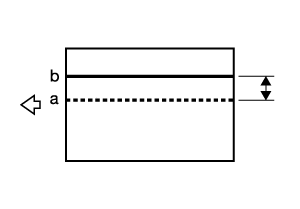

在进纸方向的中心对折输出纸张，然后检查折叠线"a"和图表中心线"b"之间的对位偏差。
标准值：在 0 mm ^ 1.5 mm 内
7
如需任何调整，按[退出打印模式]返回设置画面。
8
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。要更改[当前数据]，请按[设置]。
[调整范围:-40~+40 1步幅 = 0.1mm]
9
重复步骤 2 至 8，直到得到所需的结果。
步骤（调整背面时）
1

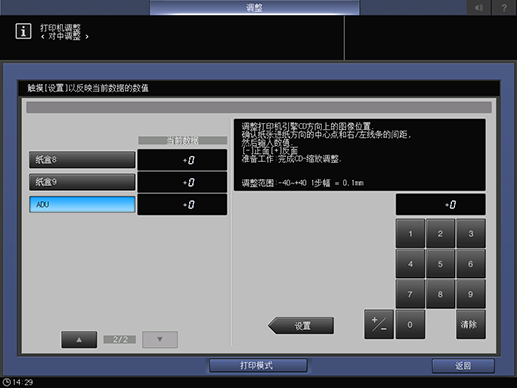

按[ADU]。
2
按[打印模式]。
3
按[1->2]。
4
将 A3 w 或 11 e 17 w纸张装入任意纸盒，然后选择该纸盒。
5
按控制面板上的开始。
输出一份图表。
没有
标记的一面为背面。
6
在进纸方向的中心对折输出纸张，然后检查折线"a"和背面图表中心线"b"之间的对位偏差。
标准值：在 0 mm ^ 1.5 mm 内
7
如需任何调整，按[退出打印模式]返回设置画面。
8
使用屏幕上的数字键盘或控制面板的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。要更改[当前数据]，请按[设置]。
[调整范围:-40~+40 1步幅 = 0.1mm]
9
重复步骤 2 至 8，直到得到所需的结果。
