[水平位置调整(FD)]
概述
调整打孔输出纸张边缘和打孔中心之间的距离，然后安排排纸处理。
打孔位置对位偏差时执行该功能。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 安装了打孔组件 PK-525的排纸处理器 FS-532或安装了打孔组件 PK-525的排纸处理器 FS-541 | ||
所需项目 | - | ||

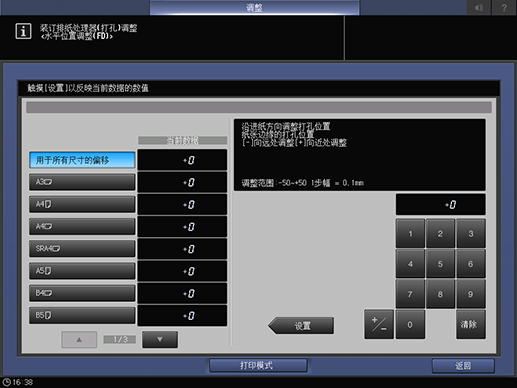

设置项目 | [用于所有尺寸的偏移] | 调整所有纸张尺寸通用的打孔位置。 | |
纸张尺寸选择键 | 选择要调整的纸张尺寸。 | ||
[+] / [,] | 切换纸张尺寸页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数值恢复为 "0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [装订排纸处理器调整] - [装订排纸处理器(打孔)调整] - [水平位置调整(FD)] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [装订排纸处理器调整] - [装订排纸处理器(打孔)调整] - [水平位置调整(FD)] | |||
步骤
1
按要调整纸张尺寸的选择键。
2
按[打印模式]。
3
将在步骤 1 中所选尺寸的纸张装入任意纸盒，然后选择该纸盒。
[输出设置]自动设置为[打孔]。
4
按控制面板上的开始。
输出样本。
5
检查从输出纸张边缘到打孔中心的距离"a"。
标准值：a = 12 mm -3 mm 至 +3 mm
6
如需任何调整，按[退出打印模式]返回设置画面。
7
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
纸张边缘处的打孔位置：[-] 向远处调整 [+] 向近处调整
[调整范围:-50~+50 1步幅 = 0.1mm]
8
重复步骤 2 至 7，直到得到所需的结果。
