[对折折页位置]
概述
调整鞍式装订器 SD-513上所安装折页单元 CR-101的对折折页位置。
从封面边缘到输出纸张顶面上折页位置的距离与标准值偏离时进行该调整。
备注
- 为了进行正确的调整，事先配置以下设置。
- 在[对折位置调整]的[鞍式装订器调整]中进行调整。
备注
- 一旦调整了折页位置，取决于纸张重量，折叠位置可能与折页位置不匹配。在这种情况下，再次进行调整让折叠位置与折页位置匹配。
提示
- 如果在[用于所有尺寸的偏移]中输入了数字值，则会应用到所有纸张尺寸。如果对特定纸张尺寸输入了数字值，设置值会变为特定纸张尺寸输入值和[用于所有尺寸的偏移]输入值的总和。
参考
- 有关[对折位置调整]的详细信息，请参见[对折位置调整]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 已安装折页单元 CR-101的鞍式装订器 SD-513 | ||
所需项目 | - | ||
设置项目 | [用于所有尺寸的偏移] | 调整所有纸张尺寸通用的折页位置。 | |
纸张尺寸选择键 | 选择要调整的纸张尺寸。 | ||
[+] / [,] | 切换纸张尺寸页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||

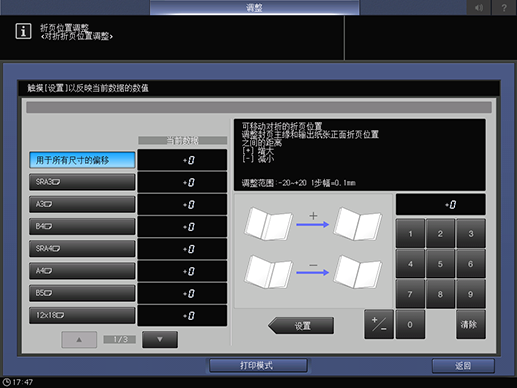

画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [鞍式装订器调整] - [折页位置调整] - [对折折页位置] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [鞍式装订器调整] - [折页位置调整] - [对折折页位置] | |||
步骤
1
按要调整纸张尺寸的选择键。
2
按[打印模式]。
3
将要调整尺寸的纸张装入任意纸盒，然后选择该纸盒。
4
按控制面板上的开始。
输出样本。
5
检查输出纸张折叠线和折页部分之间的对位偏差"a"。
标准值：a = -1.0 mm 至 +1.0 mm 或以下
(1) 折叠线 (2) 折页部分
6
如需任何调整，按[退出打印模式]返回设置画面。
7
使用屏幕上的数字键盘输入数字值。

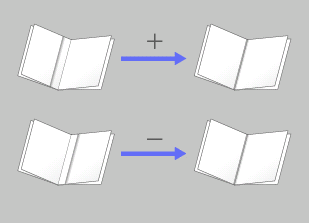

使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-20~+20 1步幅=0.1mm]
8
重复步骤 2 至 7，直到得到所需的结果。
