[ADF原稿停止位置自动调整]
概述
该功能可自动调整ADF的扫描起始位置以及横向上的图像对中。
通过进行常规调整保持扫描准确性。
备注
- 为了进行正确的调整，事先配置以下设置。
- 若要调整扫描起始位置：执行[ADF调整]中的[FD-缩放调整]。
- 若要调整图像对中：执行[打印机调整]中的[对中调整]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板、控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 进纸单元 PF-713 | ||
所需项目 | - | ||
设置项目 | [重启时序(正面)] | 使用ADF扫描原稿时调整正面扫描起始位置。 | |
[重启时序(背面)] | 使用ADF扫描原稿时调整背面扫描起始位置。 | ||
[对中(正面)] | 使用ADF扫描原稿时调整正面横向的图像对中。 | ||
[对中(背面)] | 使用ADF扫描原稿时调整背面横向的图像对中。 | ||
[当前数据] | 显示当前调整值。 | ||
[位置调整(mm)] | 显示作为自动调整结果计算的调整值。 | ||
[开始] | 开始自动调整。 | ||
[设置] | 在所选项目中设置在[位置调整(mm)]中显示的数字值。 | ||
备注 | - | ||
参考 | - | ||

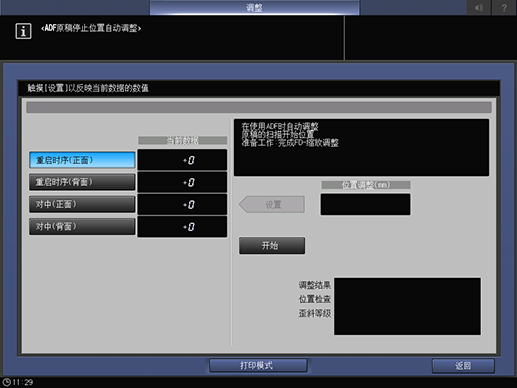

画面访问 | 触摸面板 - [机器] - [调整] - [ADF调整] - [ADF原稿停止位置自动调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [ADF调整] - [ADF原稿停止位置自动调整] | |||
步骤
1
选择想要调整的项目。
最后，所有项目需要调整。
2
按[打印模式]。
会自动选择[单面/双面]，因此请勿更改该设置。
3
将 A4 纸装入纸盒，然后选择该纸盒。
4
将用于准备的测试图表放在ADF纸盒中，然后按[开始]。
自动调整所选项目。
如果在步骤 2 中选择了[重启时序(正面)]，装入在[ADF调整]的[FD-缩放调整]中使用的测试图表时将其正面朝上。
如果在步骤 2 中选择了[对中(正面)]，装入在[打印机调整]的[对中调整]中使用的测试图表时将其正面朝上。
如果在步骤 2 中选择了[重启时序(背面)]，装入在[ADF调整]的[FD-缩放调整]中使用的测试图表时将其背面朝上。
如果在步骤 2 中选择了[对中(背面)]，装入在[打印机调整]的[对中调整]中使用的测试图表时将其背面朝上。
5
结果显示在[调整结果]中。
如果调整失败，[NG]会显示在[调整结果]中。使用[ADF原稿停止位置调整]进行调整。
只有在步骤 2 中选择了[重启时序(正面)]时才会显示[歪斜等级]。
6
确认[调整结果]为[OK]，然后按[设置]。
[位置调整(mm)]的数字值反映在[当前数据]上。
