[通信检查]
概述
您可以检查 IPsec 通信错误日志。
按[通信错误日志]，显示通信错误 IP 地址、错误详情和发生时间的列表。
提示
- 显示[检查连接]需要设置。有关设置示例的详细信息，请参见[通信检查]中的"步骤（显示连接确认）"。
规格
类别 | 网络/安全、设备管理 | ||
位置 | 主机 | 控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | - | ||
所需项目 | - | ||
设置项目 | [检查连接] | 输入 IP 地址并检查连接状态。 | |
[通信错误日志] | 显示[检查连接]中发生错误的日志。 | ||
[关闭] | 返回到上一画面。 | ||
[退出[效用]] | 关闭[效用]画面。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 控制面板 - 效用/计数器 - [管理员设置] - [网络设置] - [NIC设置] - [TCP/IP设置] - [IPsec 设置] - [IPsec 设置] - [通信检查] - [检查连接] - [IP地址] | ||
步骤（显示[检查连接]）
1
设置[IKE设置] - [IKEv1设置]。
设置如下所示的各项设置。有关[IKEv1设置]的详细信息，请参见[IKEv1设置]。
设置项目 | 设置 |
|---|---|
[验证算法] | [3DES-CBC] |
[验证算法] | [SHA-1] |
[Diffie-Hellman 组] | [分组 2] |
2
在[IPsecSA 设置]中设置任何[分组]。
设置如下所示的各项设置。有关[IPsecSA 设置]和[IKEv1]的详细信息，请参见[IKEv1]。
设置项目 | 设置 | |
|---|---|---|
[封装模式] | [传送模式] | |
[安全协议] | [AH] | |
[按键更换方式] | [IKEv1] | |
[常规设置] | [预共享密钥] | |
[ESN] | [无效] | |
[Replay Detection] | [启用] | |
[AH验证算法] | [SHA-1] | |
[精确转发保密] | [关闭] | |
3
4
5
在[Ipsec使用设置] - [Ipsec策略]中，选择步骤 1 至 4 中指定的分组。
有关[Ipsec策略]的详细信息，请参见[Ipsec策略]。
步骤（检查 IP 地址连接状态）
检查 IP 地址连接状态。
1

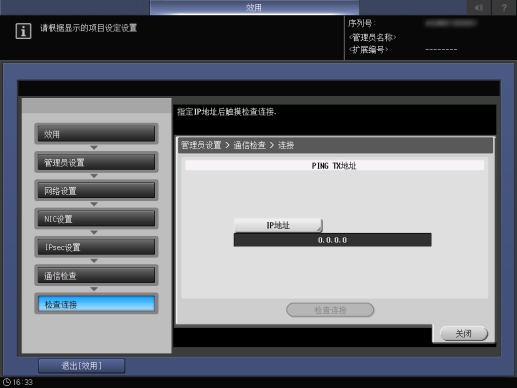

按[检查连接]。
2
按[IP地址]。
显示输入画面。
3

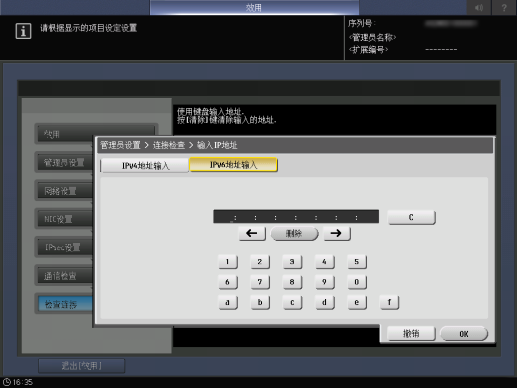

选择[IPv4地址输入]或[IPv6地址输入]，输入 IP 地址。
4
按[OK]。
5
按[检查连接]。
显示所输入 IP 地址的连接状态。
