[FD齿孔位置]
概述
调整进纸方向的齿孔位置。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 已安装虚线裁切单元 PE-101的裁切单元 TU-510 | ||
所需项目 | - | ||
设置项目 | [FD齿孔正面] | 选择进纸方向的齿孔位置（正面）。 使用[四边裁切模式]在进纸方向齿孔前的第二个位置发生移动时，调整该项目。 | |
[FD齿孔后面] | 选择进纸方向的齿孔位置（后面）。 使用[四边裁切模式]在进纸方向齿孔后的第二个位置发生移动时，调整该项目。 | ||
[FD齿孔长度] | 选择进纸方向齿孔前的跨越位置。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [裁切单元调整] - [排纸处理位置调整] - [四边裁切模式] - [FD齿孔位置] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [裁切单元调整] - [排纸处理位置调整] - [四边裁切模式] - [FD齿孔位置] | |||
步骤
1
按[打印模式]。
2
将所需纸张装入纸盒，然后选择该纸盒。
如果设置了裁切配置文件，则只能选择与裁切配置文件中设置的尺寸相同的纸张尺寸。
仅当设置了裁切配置文件时才能在[输出设置]的[裁切]中设置裁切。
3
按控制面板上的开始。
输出样本。
4
检查齿孔位置。
5
如需任何调整，按[退出打印模式]返回设置画面。
6

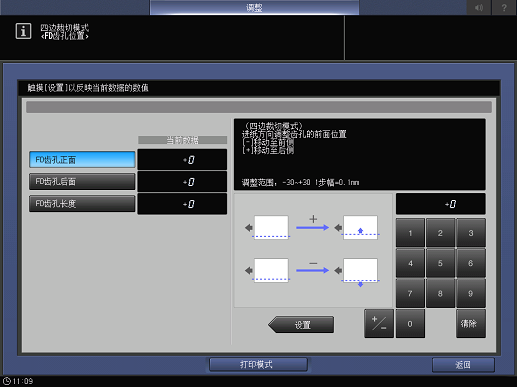

按[FD齿孔正面]。
7
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。

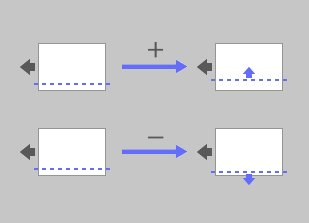

(-) 将齿孔位置移动到正面，(+) 将齿孔位置移动到后面
[调整范围：-30~+30 1步幅=0.1mm]
8
按[FD齿孔后面]。
9
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。

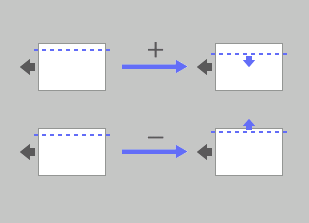

(-) 将齿孔位置移动到后面，(+) 将齿孔位置移动到正面
[调整范围：-30~+30 1步幅=0.1mm]
10
按[FD齿孔长度]。
11
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。

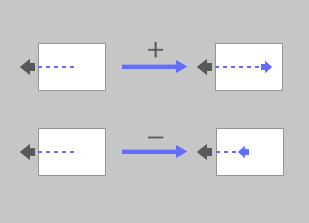

(-) 将跨越位置移动到主缘 (+) 将跨越位置移动到后缘
[调整范围：-30~+30 1步幅=0.1mm]
12
重复步骤 1 至 11，直到得到所需的结果。
