[折叠和装订纸张宽度调整]
概述
调整对齐装订器纸张堆叠的水平对齐板宽度以减少纸张折叠和装订的对位偏差或挠度。
在用于对折或多功能三折的纸张堆叠上发生对位偏差或挠度时进行该调整。
提示
- 如果在[用于所有尺寸的偏移]中输入了数字值，则会应用到所有纸张尺寸。如果对特定纸张尺寸输入了数字值，设置值会变为特定纸张尺寸输入值和[用于所有尺寸的偏移]输入值的总和。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 安装了鞍式装订器 SD-510的排纸处理器 FS-532或安装了鞍式装订器 SD-510的排纸处理器 FS-541 | ||
所需项目 | - | ||
设置项目 | [用于所有尺寸的偏移] | 调整所有尺寸通用的对位间距。 | |
纸张尺寸选择键 | 选择要调整的纸张尺寸。 | ||
[+] / [,] | 切换纸张尺寸页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数值恢复为 "0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [装订排纸处理器调整] - [装订排纸处理器(折叠)调整] - [折叠和装订纸张宽度调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [装订排纸处理器调整] - [装订排纸处理器(折叠)调整] - [折叠和装订纸张宽度调整] | |||
步骤
1
按要调整纸张尺寸的选择键。
2
按[打印模式]。
3
将在步骤 1 中所选尺寸的纸张装入任意纸盒，然后选择该纸盒。
[输出设置]自动设置为[折叠和装订]。
4
按控制面板上的开始。
输出样本。
5

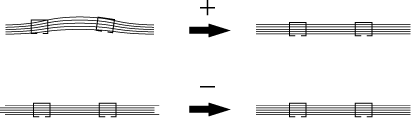

检查输出纸张堆叠的对位偏差"a"。另外，检查变形"b"。
a：如果指定纸张宽度大于实际宽度会造成这种情况。
b：如果指定纸张宽度小于实际宽度会造成这种情况。
标准值：a = 1.0 mm 或以下
6
如需任何调整，按[退出打印模式]返回设置画面。
7

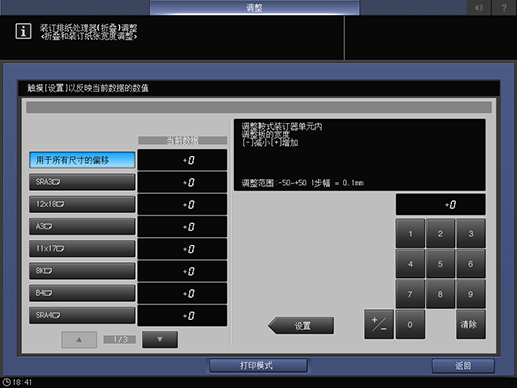

使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-50~+50 1步幅 = 0.1mm]
8
重复步骤 2 至 7，直到得到所需的结果。
