[PI对位调整]
概述
从封面插页器 PI-502进纸时调整装订排纸处理器中对位辊部分的波幅量。
出现像纸张弯曲或褶皱等问题时执行该调整。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 安装了封面插页器 PI-502的排纸处理器 FS-532或安装了封面插页器 PI-502的排纸处理器 FS-541 | ||
所需项目 | - | ||
设置项目 | [PI上纸盒] | 调整上纸盒的波幅量。 | |
[PI下纸盒] | 调整下纸盒的波幅量。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数值恢复为 "0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||

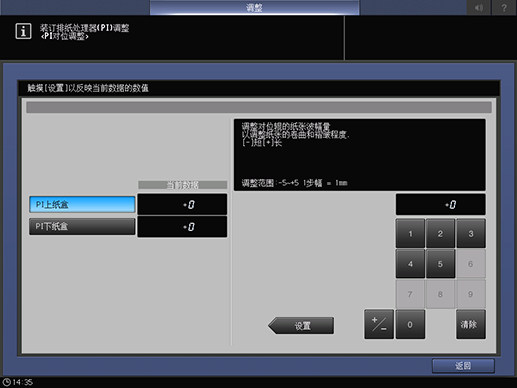

画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [装订排纸处理器调整] - [装订排纸处理器(PI)调整] - [PI对位调整] | ||
步骤
1
选择[PI上纸盒]或[PI下纸盒]。
2
将纸张装入在步骤 1 中选择的纸盒。
3
将图表输出到主纸盘。
[PI上纸盒]：退出[调整]菜单一次，然后按照正常的打印步骤输出从上纸盒送入的作业。
[PI下纸盒]：在封面插页器 PI-502的控制面板上选择任意输出模式，然后按开始/停止按。
4
检查是否有纸张弯曲或褶皱，或者卡纸。
5
如需任何调整，按[退出打印模式]返回设置画面。
6
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-5~+5 1步幅 = 1mm]
7
重复步骤 2 至 6，直到得到所需的结果。
