[装订纸张宽度调整]
概述
调整鞍式装订器上用于装订的对齐板的间距以减少纸张堆叠中的对位偏差和变形。
装订期间纸张堆叠上发生对位偏差或变形时进行该调整。
提示
- 如果在[用于所有尺寸的偏移]中输入了数字值，则会应用到所有纸张尺寸。如果对特定纸张尺寸输入了数字值，设置值会变为特定纸张尺寸输入值和[用于所有尺寸的偏移]输入值的总和。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 鞍式装订器 SD-506 | ||
所需项目 | - | ||
设置项目 | [用于所有尺寸的偏移] | 调整所有尺寸通用的对位间距。 | |
纸张尺寸选择键 | 调整各尺寸使用的对位间距。 | ||
[+] / [,] | 切换纸张尺寸页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [鞍式装订器调整] - [装订纸张宽度调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [鞍式装订器调整] - [装订纸张宽度调整] | |||
步骤
1

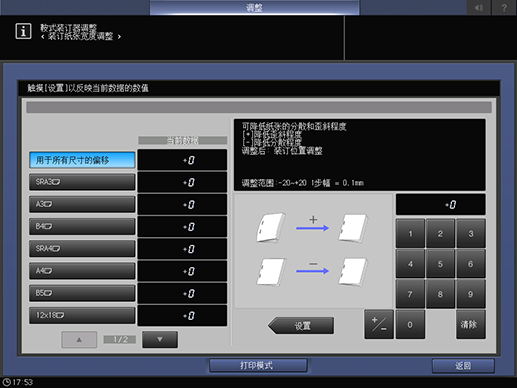

选择想要调整纸张尺寸的键。
2
按[打印模式]。
3
将要调整尺寸的纸张装入任意纸盒，然后选择该纸盒。
4
按控制面板上的开始。
输出样本。
打印前，始终拉出折叠/装订模式纸盘。否则，即使按控制面板上的开始也不会输出样本。
5
检查纸张堆叠中是否有对位偏差"a"和变形"b"。
a：如果指定纸张宽度宽于纸张宽度会发生对位偏差。
b：如果指定纸张宽度窄于实际纸张宽度会发生变形。
标准值：a = 1 mm 或以下
6
如需任何调整，按[退出打印模式]返回设置画面。
7
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-20~+20 1步幅 = 0.1mm]
根据纸张尺寸提供以下设置条件。
装订纸张宽度 | 最小值 | 最大值 |
|---|---|---|
至 222 mm | 91 mm | （纸张宽度）-91 mm |
222 mm 至 290 mm | 无条件 | 无条件 |
290 mm 至 | 无条件 | 165 mm |
对于鞍式装订器 SD-506，当像[A4w]等纸张尺寸的纸张宽度小于 222 mm 并且装订间距为 91 mm 或以下时，装订间距会自动设置为 91 mm。
8
重复步骤 2 至 7，直到得到所需的结果。
