[高亮自动调整]
概述
使用扫描仪更改 Gamma 曲线。将自动调整高亮部分的灰度和背景浓度。
如果高亮部分的灰度浓度再现性与各画面不同时，请调整。
备注
- 使用该功能需要以下设置。
- 执行[Gamma自动调整]。
提示
- 该项目在配有扫描仪和 HDD 的产品上显示。有关详细信息，请参见什么是[管理员设置]？。
提示
- 进行调整的步骤视安装的选购件而异。
- 通常使用[高亮自动调整]即可完成调整。使用[高亮调整]进行微调。
- 请使用白色打印纸进行此调整。如果使用彩色纸，则图表的颜色会随着该颜色而改变，导致无法进行正确调整。
参考
- 有关[Gamma自动调整]的详细信息，请参见[调整/维护]。
规格
类别 | 打印工作流程、调整/维护 | ||
位置 | 主机 | 控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | - | ||
所需项目 | - | ||
设置项目 | [开始] | 开始调整。 | |
[重置调整数据] | 将所显示画面上高亮显示的色阶值重置为零。 按此选项后，将显示对话框。按[是]以重置。 | ||
[上一页] | 切换要调整的画面。 | ||
[下一页] | |||
[打印模式] | 打印用于测量的图表。 | ||
[重新调整] | 重新调整。 显示确认对话框时按[是]。 | ||
[返回] | 移动到上一画面。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [质量调整] - [高亮自动调整] | ||
步骤
本节详细介绍既未安装智能图像质量优化组件 IQ-501也未安装中继单元 RU-518m时的调整步骤。
如果未安装智能图像质量优化组件 IQ-501或中继单元 RU-518m，系统将自动测量图表。在这种情况下，您可以停止步骤 6 之后的操作。
要输出的图表内容可能有所不同。
1

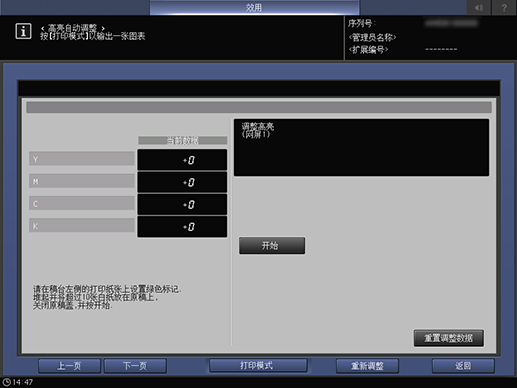

按[下一页]或[上一页]选择要调整的画面。
2
如果图像高亮部分的色阶曝光过度或曝光不足，按[重置调整数据]。
高亮显示的值将重置为零。
3
按[重新调整]。
显示确认对话框时按[是]。
4
按[打印模式]。
5
放置 A4 v 纸，并选择相关进纸盒。
6
按控制面板上的开始。
输出一份图表。
7
将输出的测试图表放在原稿台玻璃上。
将图表 [1] 上的三角形标记 [2] 放在左侧，打印面朝下。
移动并触摸图表 [1]，使其紧贴原稿台玻璃上的垂直方向文件尺寸导板 [3] 和水平方向文件尺寸导板 [4]。
8
在图表的上面放置约 10 张白纸，然后关闭ADF。
9
按控制面板上的[开始]或开始。
[Y]、[M]、[C]和[K]的[当前数据]已更新。
10
重复步骤 4 至 9，直到显示[正常完成]。
备注
- 由于第一次扫描的结果无法判断调整值的好坏，所以不会显示[正常完成]信息。重复步骤 4 至 9，直到显示[正常完成]。
- 如果显示错误代码 1、2 或 10，检查图表的放置是否正确。如果显示其他错误代码，请联系您的维修技术人员。
