[内三折位置调整]
概述
调整[内三折]的折叠位置。当折叠位置偏离标准值时进行该调整。
提示
- 如果在[用于所有尺寸的偏移]中输入了数字值，则会应用到所有纸张尺寸。如果对特定纸张尺寸输入了数字值，设置值会变为特定纸张尺寸输入值和[用于所有尺寸的偏移]输入值的总和。
- 同时调整[第1次折叠]和[第2次折叠]时，首先调整[第1次折叠]。
规格
类别 | 调整/维护 | ||
位置 | 主机 | 触摸面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 折叠单元 FD-503 | ||
所需项目 | - | ||

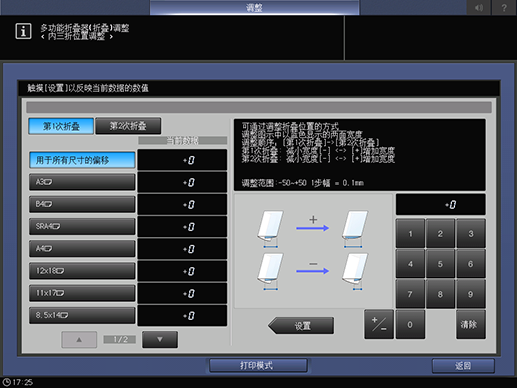

设置项目 | [第1次折叠] | 更改第 1 折叠位置。 | |
[第2次折叠] | 更改第 2 折叠位置。 | ||
[用于所有尺寸的偏移] | 调整所有纸张尺寸通用的折叠位置。 | ||
纸张尺寸选择键 | 选择要调整的纸张尺寸。 | ||
[+] / [,] | 切换纸张尺寸页面。 | ||
数字键盘 | 用于输入数字值。 | ||
[清除] | 将输入的数字值恢复为"0"。 | ||
[设置] | 将使用键盘输入的数字值设置为所选设置项目。 | ||
备注 | - | ||
参考 | - | ||
画面访问 | 触摸面板 - [机器] - [调整] - [排纸处理器调整] - [多功能折叠器调整] - [多功能折页器(折叠)调整] - [内三折位置调整] | ||
控制面板 - 效用/计数器 - [管理员设置] - [系统设置] - [专家调整] - [排纸处理器调整] - [多功能折叠器调整] - [多功能折页器(折叠)调整] - [内三折位置调整] | |||
步骤
1
按要调整纸张尺寸的选择键。
2
按[打印模式]。
3
将在步骤 1 中所选尺寸的纸张装入任意纸盒，然后选择该纸盒。
[分离扫描]自动设置为[内三折]。
4
按控制面板上的开始。
输出样本。
5
检查打印纸张的长度"a"和"b"。
标准值：a, b = -1.5 mm 至 +1.5 mm 或以下
纸张尺寸 | 标准值 a | 标准值 b |
|---|---|---|
[A3w] | 139.0 mm | 142.0 mm |
[B4w] | 120.3 mm | 123.3 mm |
[SRA4w] | 105.6 mm | 108.6 mm |
[A4w] | 98.0 mm | 101.0 mm |
[12e18w] | 151.4 mm | 154.4 mm |
[11e17w] | 142.9 mm | 145.9 mm |
[8.5e14w] | 117.5 mm | 120.5 mm |
[8.5e11w] | 92.1 mm | 95.1 mm |
[8Kw] | 129.0 mm | 132.0 mm |
(1) [第1次折叠], (2) [第2次折叠]
6
如需任何调整，按[退出打印模式]返回设置画面。
7
选择[第1次折叠]。
8
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-50~+50 1步幅 = 0.1mm]
9
选择[第2次折叠]。
10
使用屏幕上的数字键盘输入数字值。
使用[+ / -]选择数字值的正负。若要更改[当前数据]，按[设置]。
[调整范围:-50~+50 1步幅 = 0.1mm]
11
重复步骤 2 至 10，直到得到所需的结果。
