[选择图表类型(自动图像调整)]
概述
自动调整每个纸张重量的图像质量时，选择图表类型。
规格
类别 | 设备管理 | ||
位置 | 主机 | 控制面板 | |
打印机驱动程序 | - | ||
应用 | - | ||
所需的选购件 | 智能图像质量优化组件 IQ-501和视频接口组件 VI-514 | ||
所需项目 | - | ||
设置项目 | [更改] | 自动调整图像质量时，选择图表类型。 | |
备注 | - | ||
参考 | - | ||
画面访问 | 控制面板 - 效用/计数器 - [用户设置] - [共同设置] - [选择图表类型(自动图像调整)] | ||
控制面板 - 效用/计数器 - [管理员设置] - [共同设置] - [选择图表类型(自动图像调整)] | |||
步骤
1

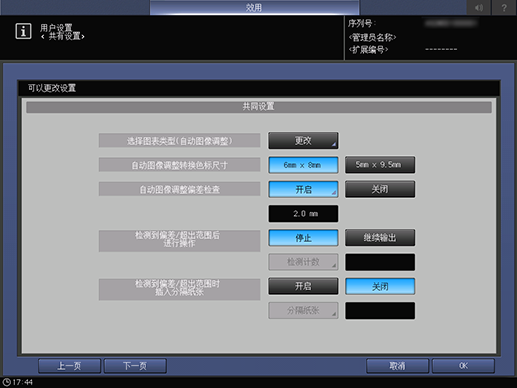

按[更改]。
2

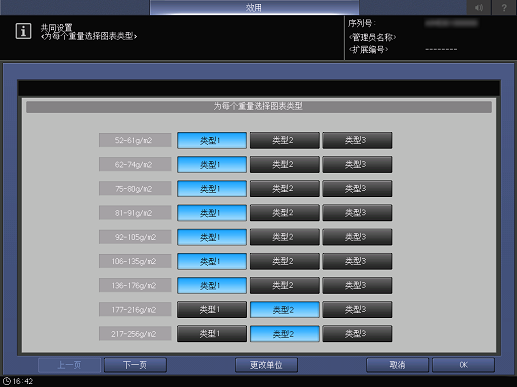

选择每个重量所用的图表类型。
每按一次[更改单位]，会切换重量显示单位。
剪切标记打印位置和长度因各类型而异。
（默认值：135 g/m2 或以下：类型1、136 g/m2或以上：类型2）
横幅纸之外的其他纸张（进纸方向487.7 mm或以下） | Type1 | Type2 | Type3 | |
|---|---|---|---|---|
从纸张边缘到剪切标记的距离 | 进纸方向 | 2.0 mm | 9.0 mm | 4.0 mm |
横向 | 2.0 mm | 2.0 mm | 2.0 mm | |
剪切标记长度 | 宽度 | 5.0 mm | 5.0 mm | 5.0 mm |
高度 | 6.0 mm | 6.0 mm | 6.0 mm | |
横幅纸张（进纸方向487.8 mm或以上） | Type1 | Type2 | Type3 | |
|---|---|---|---|---|
从纸张边缘到剪切标记的距离 | 进纸方向 | 2.5 mm | 9.0 mm | 4.0 mm |
横向 | 2.5 mm | 2.5 mm | 2.5 mm | |
剪切标记长度 | 宽度 | 4.5 mm | 4.5 mm | 4.5 mm |
高度 | 5.5 mm | 5.5 mm | 5.5 mm | |
3
按[OK]。
，则会变为
并且注册为书签。
