[濃度バランス自動調整]（スキャナー（原稿ガラス）がありインテリジェントクオリティオプティマイザー IQ-601を装着していない場合）
概要
濃度バランスチャートを出力し、スキャナーで測色することで、濃度バランスを自動調整します。
参考
スキャナーを使用した[濃度バランス自動調整]では、以下のチャートは測色できません。
- スペシャルトナー（S） / 黒紙
- CMYK＋白下引き（S） / 黒紙
手順
1

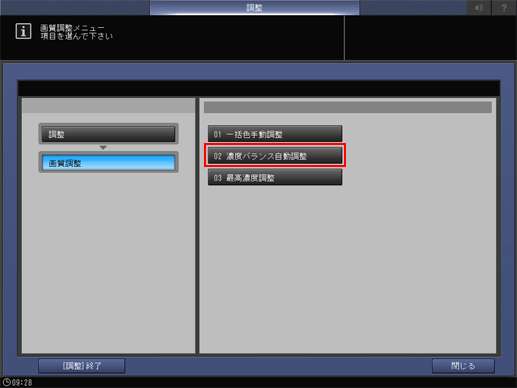

[濃度バランス自動調整]を押します。
2

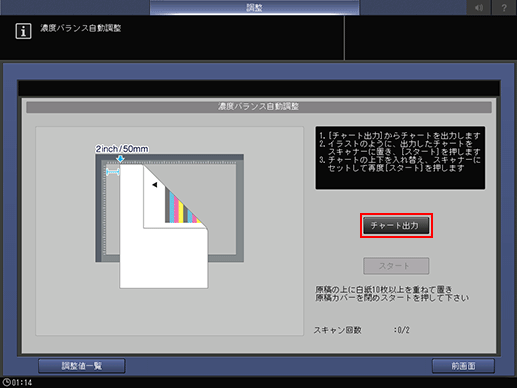

[チャート出力]を押します。
3

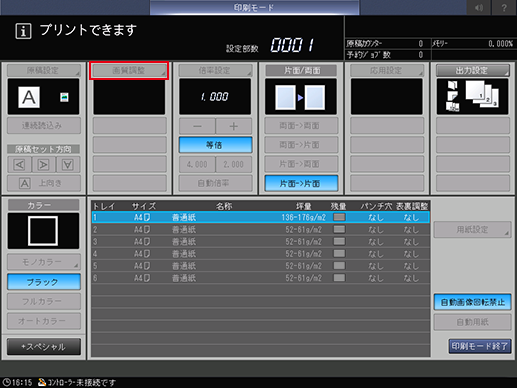

[画質調整]を押します。
4

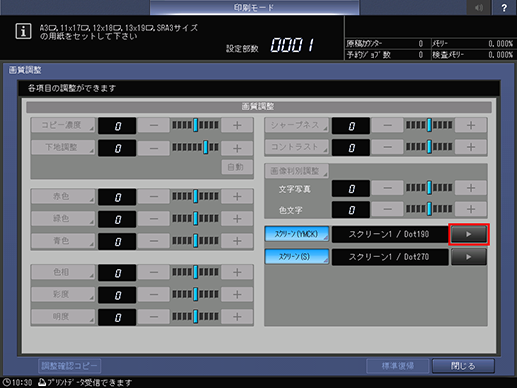

[)]を押して、調整するスクリーンを選択したら、[印刷モード]画面に戻ります。
[スクリーン選択]を押して、調整するスクリーンを選択することもできます。
5

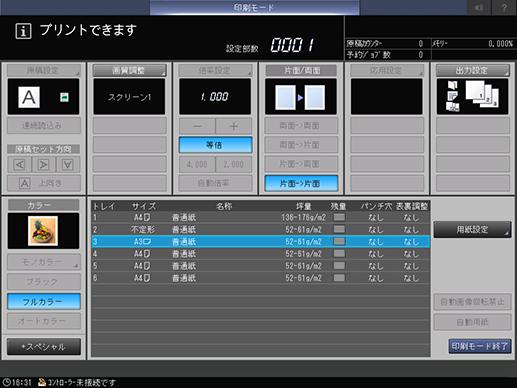

任意の給紙トレイにA3 w、11 e 17 w、12 e 18 w、13 e 19 wまたはSRA3 wの用紙をセットして、その給紙トレイを選択します。
6
操作パネルのスタートを押します。
チャートが出力され、[濃度バランス自動調整]画面が表示されます。
7

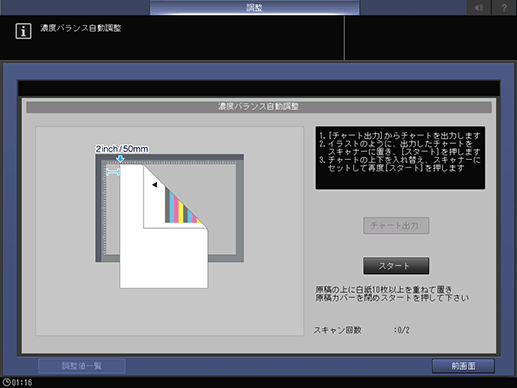

出力されたチャートを画面の例のように原稿ガラスにセットします。
チャートの三角マークを奥に向けて、印刷面を下にします。
チャートを垂直方向原稿サイズ指標から5 cm / 2 inch離し、水平方向原稿サイズ指標に突当ててセットします。
チャートの上に白色の用紙を10枚ほど重ねて置き、ADFを閉じます。
8
[スタート]を押し、1回目のスキャンを行います。
異常が発生した場合はエラーメッセージが表示されます。表示されるメッセージを参考にして対応してください。
9

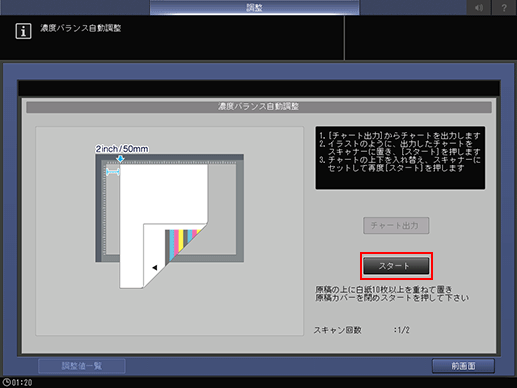

スキャンしたチャートの上下を入替え、手順7と同様に原稿ガラスにセットします。
チャートの三角マークを手前に向けて、印刷面を下にします。
10
[スタート]を押し、2回目のスキャンを行います。
濃度バランス調整値が登録されます。
11

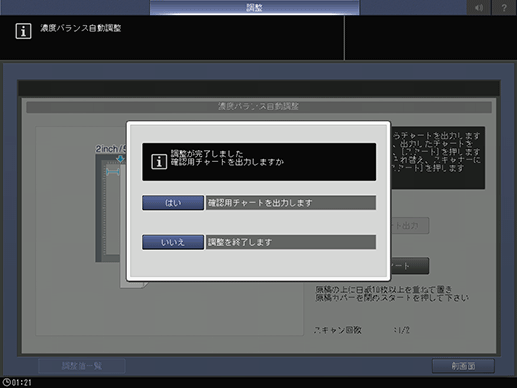

表示されるダイアログで[はい]を選択した場合は、出力画面が表示され、チャートを出力できます。

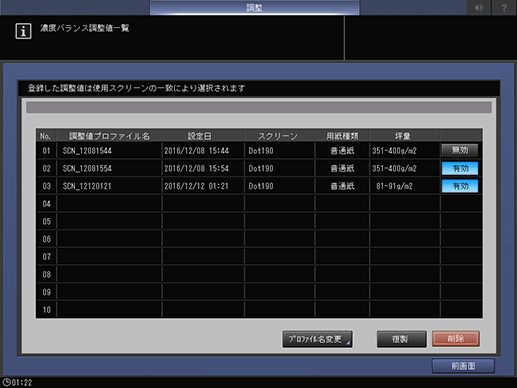

[いいえ]を選択すると、濃度バランス調整値の一覧が表示されます。[前画面]を押して、[濃度バランス自動調整]画面に戻ります。
12
[印刷モード終了]を押して、[濃度バランス自動調整]画面に戻ります。
13
手順11で[はい]を選択してチャートを出力した場合は、画面の指示に従ってチャートをスキャンします。

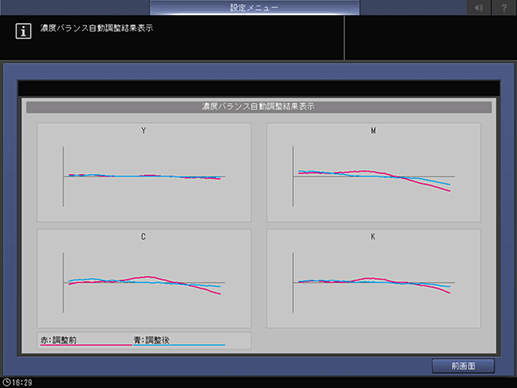

調整前後の値がグラフで表示されます。
14
[前画面]を押します。
調整値の登録は、以下の条件で登録されます。
登録枠に空きがある場合 | 最も小さい空き番号に登録されます。 |
登録枠に空きがない場合 | 以下の条件に該当したものに上書き登録します。 複数該当した場合は、若い番号の条件から優先的に上書きされます。 (1) 同一スクリーン＋同一用紙種類＋同一坪量で日付の古い調整値 (2) 同一スクリーン＋同一用紙種類で日付の古い調整値 (3) 同一スクリーンで日付の古い調整値 (4) 最も日付の古い調整値 ただし、上書きしようとしている調整値が、登録してある中で唯一のスクリーンだった場合は、上書きは行わずに別のスクリーンで日付の古い調整値へ上書き登録されます。 |
