[オモテ]調整
手順
1
[機械状態]画面の[用紙設定]を押します。
2

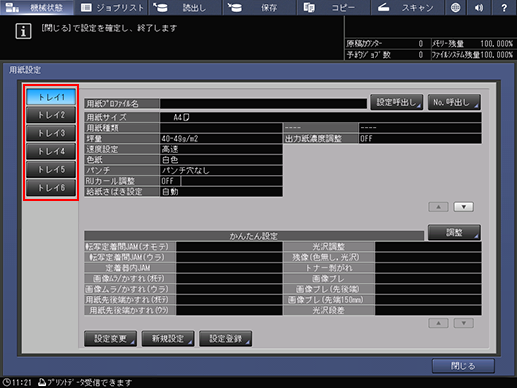

調整したい用紙をセットしたトレイを押します。
3
[設定呼出し]を押します。
4

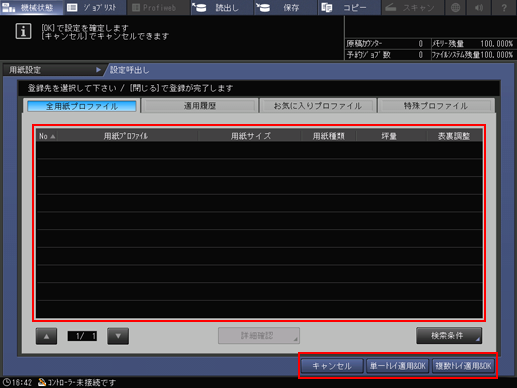

調整したい用紙と同じ用紙銘柄（[用紙プロファイル]）、[用紙サイズ]、[用紙種類]、[坪量]の[用紙プロファイル]を選択してから、[OK]を押します。
選択する[用紙プロファイル]がないときは、[キャンセル]を押してください。
トレイにセットしている用紙と異なる[用紙サイズ]または[セット方向]の情報を持つ[用紙プロファイル]は、グレーアウトして選択できません。
5
[設定変更]を押します。
6

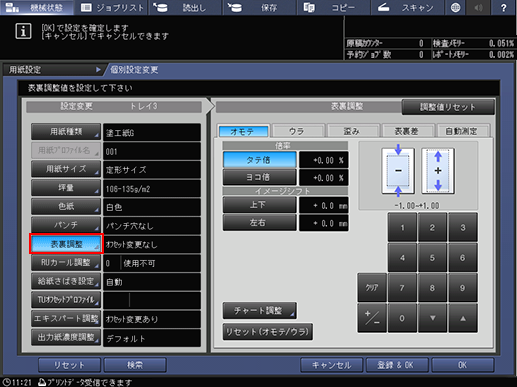

[表裏調整]を押します。
トレイ底板が上昇するモーター音がします。モーター音が止まったあとにトレイを引出すと、トレイ底板は最上部まで上昇しています。
7
[オモテ]が選択されていることを確認して、[チャート調整]を押します。
8

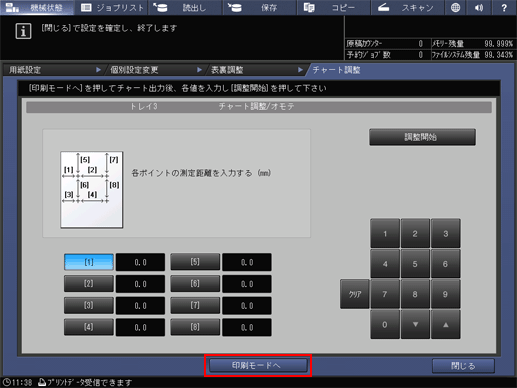

[印刷モードへ]を押します。
底板固定ツマミを反時計方向に回してゆるめてから、奥側にスライドして、その位置で時計方向に回して固定します。トレイ底板が下降します。
9

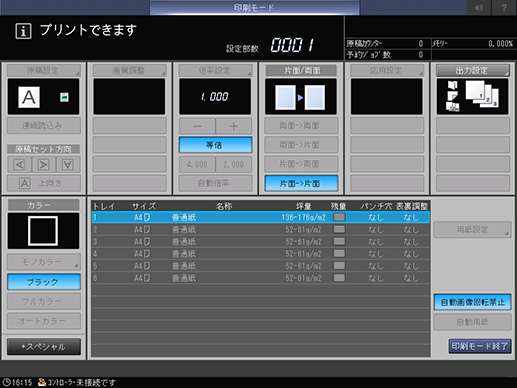

[印刷モード]画面が表示されたら、操作パネルのスタートを押します。
チャートが出力されます。チャートは、3枚程度出力してください。
10
[印刷モード終了]を押します。
11

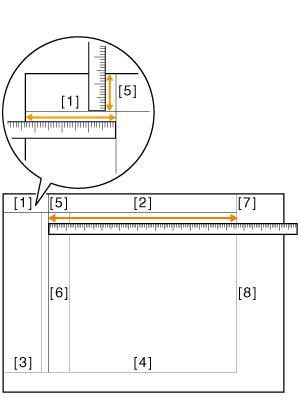

2枚目と3枚目に出力されたチャートの[2]、[4]、[6]、[8]の長さを確認します。
測定した長さは、忘れないようにメモしておいてください。
[2]、[4]、[6]、[8]の長さが以下の範囲内のときは、[閉じる]を押してから[OK]を押して、調整を終了してください。
[2]、[4]、[6]、[8]の長さが以下の範囲外のときは、残りの[1]、[3]、[5]、[7]の長さも測定して手順12に進んでください。
[2]：200 mm －0.3 mm ～ ＋0.3 mm
[4]：200 mm －0.3 mm ～ ＋0.3 mm
[6]：200 mm －0.3 mm ～ ＋0.3 mm
[8]：200 mm －0.3 mm ～ ＋0.3 mm
12

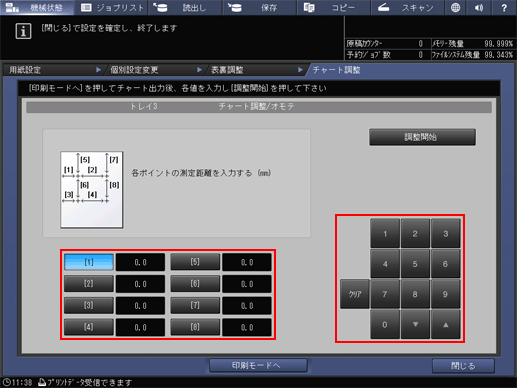

各ポイントの番号を押して、画面のテンキーで測定した長さを入力します。
数値をリセットするときは、[クリア]を押します。
13
入力が完了したら、[調整開始]を押します。
14
再度、オモテ面調整のチャートを出力して、2枚目と3枚目に出力されたチャートの[2]、[4]、[6]、[8]の長さを確認します。
[2]、[4]、[6]、[8]の長さが以下の範囲の値になるまで、手順11 ～ 手順14を繰返します。
[2]：200 mm －0.3 mm ～ ＋0.3 mm
[4]：200 mm －0.3 mm ～ ＋0.3 mm
[6]：200 mm －0.3 mm ～ ＋0.3 mm
[8]：200 mm －0.3 mm ～ ＋0.3 mm
15
[OK]を押して、調整を終了します。
新しい銘柄、坪量、サイズの用紙に対してオモテ面調整を行ったときは、[登録 & OK]を押してください。
