[ADF原稿停止位置調整]
概要
ADFでの読込み開始位置と通紙交差方向の画像片寄りを調整します。
定期的に調整することで、スキャンの精度を保ちます。
重要
- 正しく調整を行うために、事前に以下の設定を行ってください。
- 読込み開始位置を調整する場合：[ADF調整]の[通紙方向倍率調整]を行う
- 画像片寄りを調整する場合：[プリンター調整]の[片寄り調整]を行う
参照
- [ADF調整]の[通紙方向倍率調整]について詳しくは、[通紙方向倍率調整]をごらんください。
- [プリンター調整]の[片寄り調整]について詳しくは、[片寄り調整]をごらんください。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル、操作パネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | ペーパーフィーダーユニット PF-713 | ||
必要なアイテム | - | ||
設定項目 | [先端タイミング(オモテ)] | ADFでの原稿スキャン時の、オモテ面の読込み開始位置を調整します。 | |
[先端タイミング(ウラ)] | ADFでの原稿スキャン時の、ウラ面の読込み開始位置を調整します。 | ||
[片寄り(オモテ)] | ADFでの原稿スキャン時の、オモテ面の通紙交差方向の画像片寄りを調整します。 | ||
[片寄り(ウラ)] | ADFでの原稿スキャン時の、ウラ面の通紙交差方向の画像片寄りを調整します。 | ||
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||

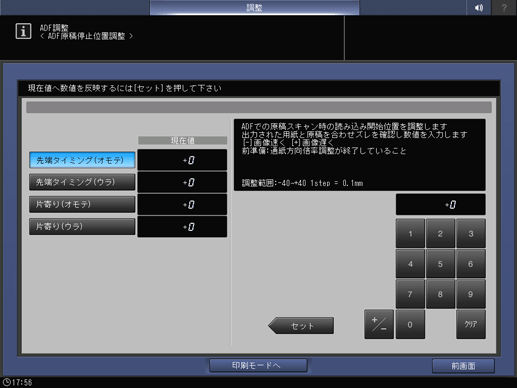

画面へのアクセス | タッチパネル - [機械状態] - [調整] - [ADF調整] - [ADF原稿停止位置調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [ADF調整] - [ADF原稿停止位置調整] | |||
手順（読込み開始位置の調整）
1
[先端タイミング(オモテ)]または[先端タイミング(ウラ)]を選択します。
2
[印刷モードへ]を押します。
設定画面が表示されます。
3
給紙トレイにA4用紙をセットして、その給紙トレイを選択します。
[片面/両面]は自動で選択されますので、変更しないでください。
4
チャートをADFのトレイにセットし、操作パネルのスタートを押します。
チャートが読込まれ、サンプルが出力されます。
手順1で[先端タイミング(オモテ)]を選択したときは、チャートのオモテ面を上にしてセットします。
手順1で[先端タイミング(ウラ)]を選択したときは、チャートのウラ面を上にしてセットします。
5
出力紙とチャートを合わせて、ズレを確認します。
規格値：0 mm ^ 1.0 mm
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーで数値を入力します。

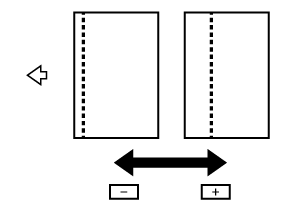

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-40~+40 1step = 0.1mm]
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
手順（画像片寄りの調整）
1
[片寄り(オモテ)]または[片寄り(ウラ)]を選択します。
2
[印刷モードへ]を押します。
[片面/両面]は自動で選択されますので、変更しないでください。
3
給紙トレイにA4用紙をセットして、その給紙トレイを選択します。
4
チャートをADFのトレイにセットし、操作パネルのスタートを押します。
チャートが読込まれ、サンプルが出力されます。
手順1で[片寄り(オモテ)]を選択したときは、チャートのオモテ面を上にしてセットします。
手順1で[片寄り(ウラ)]を選択したときは、チャートのウラ面を上にしてセットします。
5
出力紙とチャートを合わせて、ズレを確認します。
規格値：0 mm ^ 2.0 mm
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーで数値を入力します。

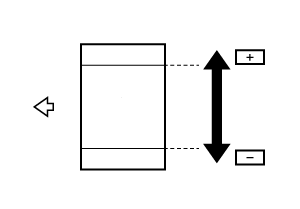

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-44~+44 1step = 0.1mm]
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
