調整 | [通紙方向倍率調整]

[通紙方向倍率調整]

原稿ガラスでの原稿スキャン時の通紙方向倍率を調整します。

画像を倍率に応じて変倍し、正しい大きさになるよう調整できます。

重要

参照

カテゴリー		調整／メンテナンス
場所	本体	タッチパネル、操作パネル
	プリンタードライバー	-
	アプリケーション	-
必要なオプション		-
必要なアイテム		-
設定項目		[現在値]	片寄りの調整値が表示されます。
		テンキー	数値を入力します。
		[ｸﾘｱ]	入力した数値を0に戻します。
		[セット]	画面のテンキーまたは操作パネルのテンキーで入力した数値を[現在値]にセットします。
備考		-
参照		-

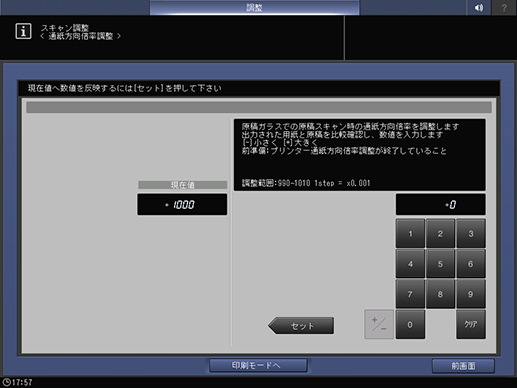

画面へのアクセス		タッチパネル - [機械状態] - [調整] - [マシン調整] - [スキャン調整] - [通紙方向倍率調整]
		操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [スキャン調整] - [通紙方向倍率調整]

[印刷モードへ]を押します。

任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。

チャートを原稿ガラスにセットし、操作パネルのスタートを押します。

チャートがコピーされます。

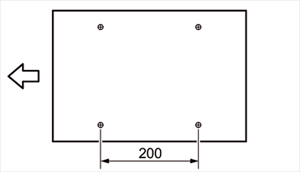

通紙方向の長さを測定し、チャートと比較します。

規格値：0% ^ 0.5%以下（等倍時）

例：200 mm ^ 1 mm以内

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

画面のテンキーまたは操作パネルのテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

[調整範囲:990~1010 1step = e0.001]

目的の結果が得られるまで、手順1 ～手順6を繰返します。
