[ステープルオフセット調整]
概要
中綴じ機でステープルするときの位置を調整します。
折り目とステープルの位置に発生するズレを軽減できます。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 中綴じ機 SD-513 | ||
必要なアイテム | - | ||
設定項目 | [現在値] | ステープルの位置の調整値が表示されます。 | |
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値をセットします。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [中とじ機調整] - [ステープルオフセット調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [中とじ機調整] - [ステープルオフセット調整] | |||
手順
1
[印刷モードへ]を押します。
2
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
3
操作パネルのスタートを押します。
サンプルが出力されます。
4
折り目とステープルの位置とのズレ量aを確認します。
規格値： a=－1.0 mm ～ ＋1.0 mm
5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6

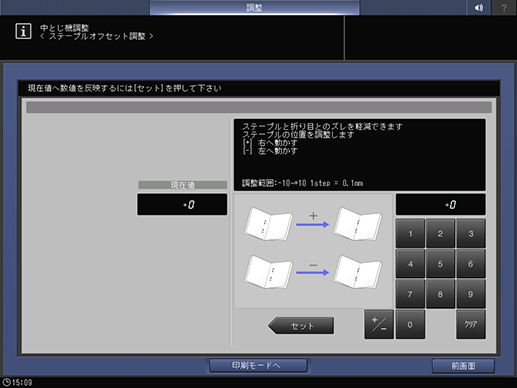

画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-10~+10 1step = 0.1mm]
7
目的の結果が得られるまで、手順1 ～ 手順6を繰返します。
