通紙方向のミシン処理の位置を調整します。
カテゴリー | 調整/メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | パーフォレーションユニット PE-101を装着したトリマーユニット TU-510 | ||
必要なアイテム | - | ||
設定項目 | [FDミシン前の位置] | 通紙方向のミシン位置(手前側)を選択します。 [四方断裁モード]での通紙方向のミシンの手前側2本目の位置にズレが生じたときに、調整してください。 | |
[FDミシン奥の位置] | 通紙方向のミシン位置(奥側)を選択します。 [四方断裁モード]での通紙方向のミシンの奥側2本目の位置にズレが生じたときに、調整してください。 | ||
テンキー | 数値を入力します。 | ||
[クリア] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [トリマーユニット調整] - [後処理位置調整] - [1x1-1x3/1x1-3x3モード] - [FDミシン位置補正] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [トリマーユニット調整] - [後処理位置調整] - [1x1-1x3/1x1-3x3モード] - [FDミシン位置補正] |
トリマープロファイルが設定されている場合は、トリマープロファイルに設定したサイズと同じ用紙サイズだけ選択できます。
トリマープロファイルが設定されている場合だけ、[出力設定]の[トリム]で断裁の設定ができます。
サンプルが出力されます。

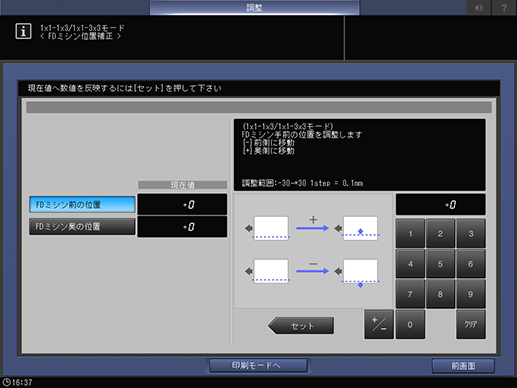

[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
(-)ミシン位置を手前側に移動(+)ミシン位置を奥側に移動
[調整範囲:-30~+30 1step = 0.1mm]
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
(-)ミシン位置を奥側に移動(+)ミシン位置を手前側に移動
[調整範囲:-30~+30 1step = 0.1mm]
