番号 | 名称 | 説明 |
---|---|---|

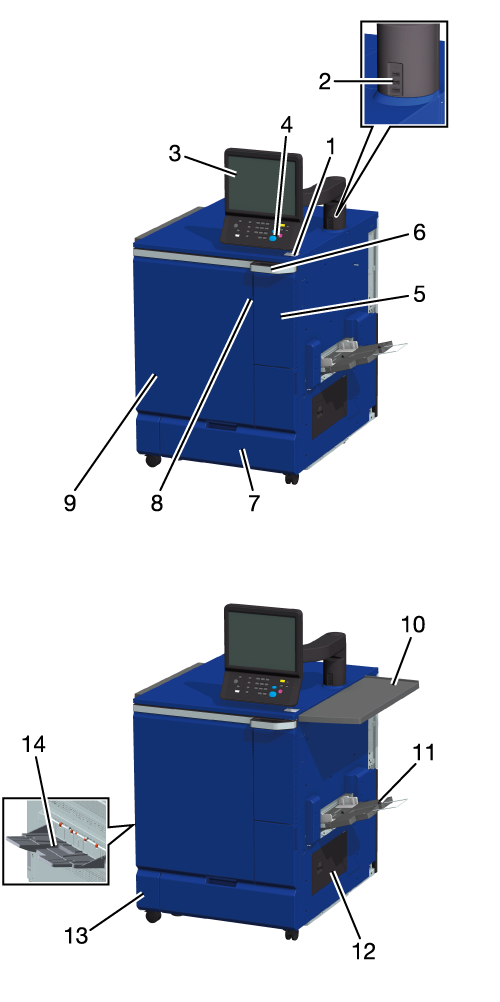

1 | 副電源スイッチ | 本体の電源をON / OFFします。 |
2 | サービスポート(USB2.0 Type A e 3) | 外付け記憶媒体(USBメモリー)やキーボード、マウスなどを接続するときに使用します。 サービスポート(USB2.0 Type A e 3)は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
3 | タッチパネル | [機械状態]画面などの画面を表示して、操作や設定をします。また、操作の方法やトラブルの処理方法を表示します。 |
4 | 操作パネル | 操作および設定時に押します。 |
5 | トナー補給扉 | トナーボトルを交換するときに開けます。 |
6 | トナー補給扉取手 | トナー補給扉を開けるときに使います。 |
7 | 本体トレイ(サブトレイ) | 用紙を1000枚(80 g/m2 / 21 lb Bond)収納します。 |
8 | 本体前扉取手 | 本体前扉を開けるときに使います。 |
9 | 本体前扉 | 紙づまり処理や主電源スイッチをON / OFFするときに開けます。 |
10 | ワーキングテーブル WT-511(オプション) | 原稿などを一時的に置くことができます。 |
11 | マルチ手差し給紙ユニット MB-510(オプション) | 本体トレイ(サブトレイ)にセットされていない用紙に印刷するときに使用します。用紙を250枚(80 g/m2 / 21 lb Bond)収納します。 |
12 | 本体右扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
13 | 廃棄トナーボックス交換扉 | 廃棄トナーボックスを交換するときに開けます。本体前扉を開くと同時に開きます。 |
14 | 排紙トレイ OT-511(オプション) | 出力した用紙を仕分け処理なしで排紙します。 |
15 | 本体電源コード | 本体に電源を供給します。 |

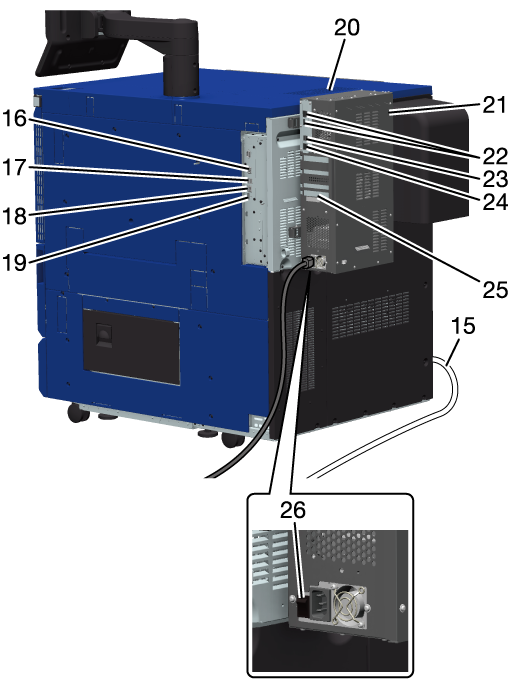

16 | ネットワーク用ポート(10Base-T、100Base-TX、1000Base-T) | イーサネットケーブルを接続して本機を操作したり、ネットワークスキャナーとして使用したりします。 |
17 | サービスポート(USB3.0 / 2.0 TypeA e 1) | 外付け記憶媒体(USBメモリー、USB-HDD)やキーボード、マウス、インテリジェントメディアセンサー IM-101などを接続するときに使用します。 サービスポート(USB3.0 / 2.0 TypeA e 1)は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
18 | イメージコントローラー接続ポート | イメージコントローラー IC-609、イメージコントローラー IC-318Lまたはイメージコントローラー IC-319を装着するときに使用します。 |
19 | ビデオインターフェイスキット接続ポート | イメージコントローラー IC-609やビデオインターフェイスキット VI-515(オプション)を装着するときに使用します。 ※イメージコントローラー IC-318Lまたはイメージコントローラー IC-319と本体をケーブルを使って接続する場合は、ビデオインターフェイスキット VI-515(オプション)が必要です。 |
20 | 防塵フィルター | 機内冷却用ファンに取付けられている防塵フィルターで、ほこりの侵入を防ぎます。 |
21 | イメージコントローラー IC-609(オプション) | 本機をプリンティングシステムとして使用できます。 |
22 | 本体接続ポート | 本体と接続します。 |
23 | サービスポート(USB3.0 / 2.0 TypeA e 1) | 外付け記憶媒体(USBメモリー、USB-HDD)やキーボード、マウスなどを接続するときに使用します。 |
24 | ネットワーク用ポート(10Base-T、100Base-TX、1000Base-T) | イーサネットケーブルを接続してイメージコントローラーを操作したり、ネットワークプリンターとして使用したりします。 |
25 | サービスポート(USB 2.0 Type B e 1) | 本体とコンピューターをUSBケーブルで接続して、ローカルプリンターとして使用します(ローカル接続キット EK-612装着時のみ)。 |
26 | 電源スイッチ | イメージコントローラーの電源をON / OFFします。 |

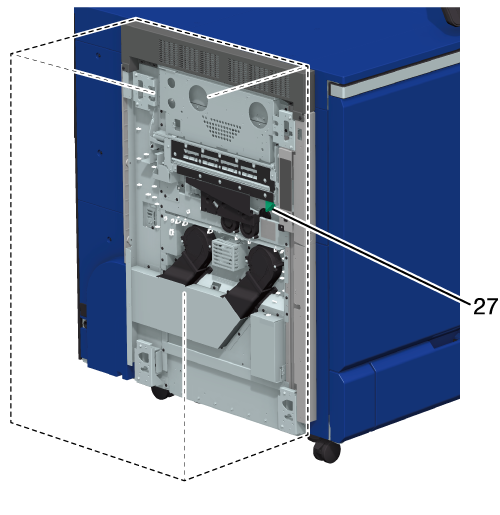

27 | ロック解除レバー | 紙づまり処理のときに、レバーを奥に押してからガイドを下に開けて用紙を取除きます。 ロック解除レバーへは、左側のオプション内よりアクセスします。 |
