[観音折り]の折り位置を調整します。折り位置が規格値からはずれてしまった場合に行います。
カテゴリー | 調整/メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 折り機 FD-503 | ||
必要なアイテム | - | ||
設定項目 | [折り1] | 1箇所目の折り位置を設定変更の対象にします。 | |
[折り2] | 2箇所目の折り位置を設定変更の対象にします。 | ||
[折り3] | 3箇所目の折り位置を設定変更の対象にします。 | ||
[全サイズへのオフセット] | 全サイズ共通で折り位置を調整します。 | ||
用紙サイズ選択キー | 調整する用紙サイズを選択します。 | ||
[+]/[,] | 用紙サイズのページを切替えます。 | ||
テンキー | 数値を入力します。 | ||
[クリア] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||

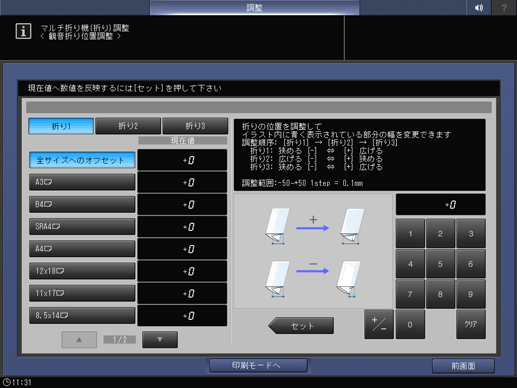

画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [マルチ折り機調整] - [マルチ折り機(折り)調整] - [観音折り位置調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [マルチ折り機調整] - [マルチ折り機(折り)調整] - [観音折り位置調整] |
[連続読込み]は自動で[観音折り]が選択されます。
サンプルが出力されます。
規格値:a,b =-1.5 mm ~ +1.5 mm以下
用紙サイズ | 規格値a | 規格値b | 規格値c |
---|---|---|---|
[A3w] | 103.5 mm | 213.0 mm | 106.5 mm |
[B4w] | 89.5 mm | 185.0 mm | 92.5 mm |
[SRA4w] | 78.5 mm | 163.0 mm | 81.5 mm |
[A4w] | 72.8 mm | 151.5 mm | 75.8 mm |
[12e18w] | 112.8 mm | 231.6 mm | 115.8 mm |
[11e17w] | 106.5 mm | 218.9 mm | 109.5 mm |
[8.5e14w] | 87.4 mm | 180.8 mm | 90.4 mm |
[8.5e11w] | 68.4 mm | 142.7 mm | 71.4 mm |
[8Kw] | 96.0 mm | 198.0 mm | 99.0 mm |
(1)[折り1]、(2)[折り2]、(3)[折り3]
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
