[ダブルパラレル折り]の折り位置を調整します。折り位置が規格値からはずれてしまった場合に行います。
カテゴリー | 調整/メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 折り機 FD-503 | ||
必要なアイテム | - | ||
設定項目 | [折り1] | 1箇所目の折り位置を設定変更の対象にします。 | |
[折り2] | 2箇所目の折り位置を設定変更の対象にします。 | ||
[全サイズへのオフセット] | 全サイズ共通で折り位置を調整します。 | ||
用紙サイズ選択キー | 調整する用紙サイズを選択します。 | ||
[+]/[,] | 用紙サイズのページを切替えます。 | ||
テンキー | 数値を入力します。 | ||
[クリア] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||

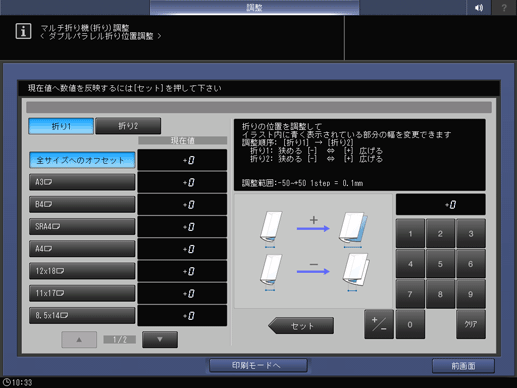

画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [マルチ折り機調整] - [マルチ折り機(折り)調整] - [ダブルパラレル折り位置調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [マルチ折り機調整] - [マルチ折り機(折り)調整] - [ダブルパラレル折り位置調整] |
[連続読込み]は自動で[ダブルパラレル折り]が選択されます。
サンプルが出力されます。
規格値:a,b =-1.5 mm ~ +1.5 mm以下
用紙サイズ | 規格値a | 規格値b |
---|---|---|
[A3w] | 208.5 mm | 103.8 mm |
[B4w] | 180.5 mm | 89.8 mm |
[SRA4w] | 158.5 mm | 78.7 mm |
[A4w] | 147.0 mm | 73.0 mm |
[12e18w] | 227.1 mm | 113.1 mm |
[11e17w] | 214.4 mm | 106.7 mm |
[8.5e14w] | 176.3 mm | 87.7 mm |
[8.5e11w] | 138.2 mm | 68.6 mm |
[8Kw] | 193.5 mm | 96.3 mm |
(1)[折り1]、(2)[折り2]

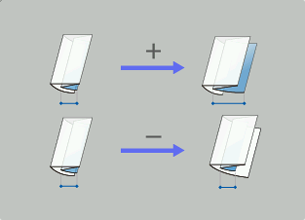

[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]

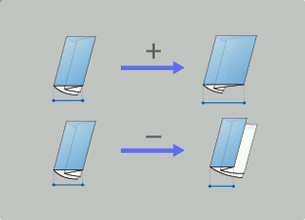

[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
