バーコード領域、シリアルNo.領域をデコードして確認する
概要
バーコード検品またはシリアルNo.検品の対象となる領域にあるバーコードや数字をデコードして確認することができます。ここではその設定方法を説明します。
想定環境
項目名 | 内容 |
|---|---|
OS | Windows 11 |
アプリケーション | Adobe Acrobat Reader DC |
プリンタードライバー | PS Plug-inドライバー |
オプション | イメージコントローラー インテリジェントクオリティオプティマイザー IQ-601 紙面検査ユニット AI-101 ヤレ紙排紙トレイ付きオプション（対応フィニッシャーまたは中継搬送ユニット RU-702） ビデオインターフェイスキット VI-514 ビデオインターフェイスキット VI-515 |
重要
[バーコード領域]および[シリアルNo.領域]の設定には、以下のオプションが必要です。
- VDPデータ比較アップグレードキット UK-312
参考
- プリンタードライバーで設定をするときは、各項目タブに前回の設定が残っていないかを確認してください。設定が残っている場合は、すべてクリアしてください。
設定手順
1
本機のタッチパネルで、[機械状態] - [IQ機能設定]を押して、[IQ機能設定]画面を表示します。
設定メニュー/カウンター - [ユーザー設定] - [共通設定]または設定メニュー/カウンター - [管理者設定] - [共通設定]からでも設定できます。
2

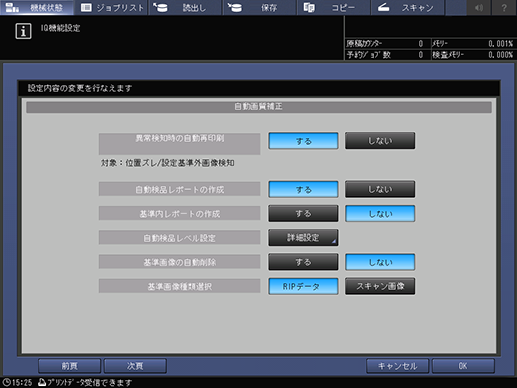

[次頁]で進み、[自動検品レポートの作成]を[する]に設定して、[OK]を押します。
3
基準画像を作成するために、アプリケーションで原稿を開き、[ファイル]メニューから[印刷]をクリックします。
ここでは、PS Plug-inドライバーからジョブを一時保存して、本機のタッチパネルで設定する手順を説明します。
4
印刷するプリンターを選択し、[プロパティ]をクリックします。
5
[ワークフロー]タブを選択し、[出力方法]で[一時保存]を選択します。
6
[OK]をクリックします。
7
本機のタッチパネルで、[機械状態] - [ｺﾝﾄﾛｰﾗｰ]を押して、[一時保存]ジョブ画面を表示します。
AccurioPro Print Managerからも同様の操作ができます。
8
一時保存した印刷ジョブを選択し、[ジョブ管理] - [ジョブ設定]を押します。
9
[品質最適化]タブの[基準画像登録]を選択します。
10
[印刷]を押して、基準画像を作成します。
例では[簡易設定]タブの[印刷ページ]から基準となる１セットだけを選択して、プルーフとして印刷しています。
A ～ D：基準画像
灰色部分：バリアブル領域
図は、バリアブルジョブが12 シートあった場合に、4つの基準画像（A、B、C、D）ごとに検品が3回繰返されることを示しています。検品の繰返し回数はジョブのシート数によって変わります。
プルーフ印刷完了後、印刷されたデータが基準画像として登録されます。基準画像のファイル名は原稿と同じファイル名です。
本機のタッチパネルの[機械状態] - [基準画像管理]画面にも、印刷したデータが基準画像として登録され、表示されます。詳しくは、[基準画像管理]をごらんください。
11
ブラウザーから紙面検査ユニット AI-101のWeb Utilitiesへアクセスし、基準画像を選択します。
検品領域を設定するの手順9 ～ 手順14 を行ってください。
12
検品領域を設定します。
設定内容について詳しくは、[検査領域設定]画面の設定内容（手順のあとに記載）をごらんください。
13
[検査領域設定]の設定情報を検査領域プロファイル（CSVファイル）として登録します。
検品領域を設定するの手順16 ～ 手順18 を行ってください。
14
手順9の画面に戻り、[品質最適化]タブの設定内容（手順のあとに記載）のように設定します。
15
[印刷]を押して、印刷画像から検品領域のデータをデコードします。
自動検品レポートから、デコード結果（CSVファイル）を確認できます。
例では[簡易設定]タブの[印刷ページ]から繰返し部分をすべて含んだ印刷ジョブを印刷しています。
16
ブラウザーから紙面検査ユニット AI-101のWeb Utilitiesへアクセスして、自動検品レポートを確認します。
ブラウザーから自動検品レポートを確認するの手順1 ～ 手順5を行ってください。
17
確認したいジョブの[Report]をクリックすると表示される各種レポートの確認画面で、[デコード結果]をダウンロードします。
18
原稿のデータとデコード結果のCSVファイルデータを比較します。
データが一致すれば検品領域のデータが正確に印刷されたことになります。
19
デコード結果でエラーが確認された場合は、元データや検品領域の設定の確認してください。また、検品対象が仕様の範囲内であるかも確認してください。
参照
- 検品領域について詳しくは、[検査領域設定]をごらんください。

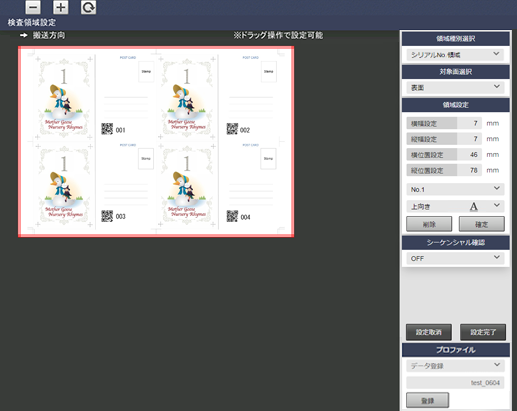

[検査領域設定]画面の設定内容
Step No. | 項目 | 設定値 |
|---|---|---|
1 | [領域種別選択] | 例として[シリアルNo.領域]を選択する |
2 | [対象面選択] | 検品領域の設定対象となる面を選択する ただし、[指定ページ]を設定した場合は、[表面]および[裏面]は設定することができません。 |
3 | [領域設定] | Step 2で選択した面に対して、領域を設定する それぞれの数値を入力します。または、マウスを使用して検品領域をドラッグします。 [確定]を押すと検品領域の設定が完了します。 |
4 | [No.1] ～ [No.30] | [領域設定]を2つ以上設定したい場合は、メニューリストで、[No.2]以降を選択して、Step 3を繰返す [表面]と[裏面]で、それぞれ最大30個まで設定できます。 設定を削除したい場合は、削除したいNo.を選択し、[削除]を押します。 |
[品質最適化]タブの設定内容
項目 | 設定値 |
|---|---|
[自動検品] | [RIP画像で検品]を選択する [バリアブル領域プロファイルを使用]にチェックを入れ、[変更...]を押してファイルを選択する |
[検品レベル] | 例として[ふつう]を選択する |
