インテリジェントクオリティオプティマイザー IQ-601
各部名称とはたらき

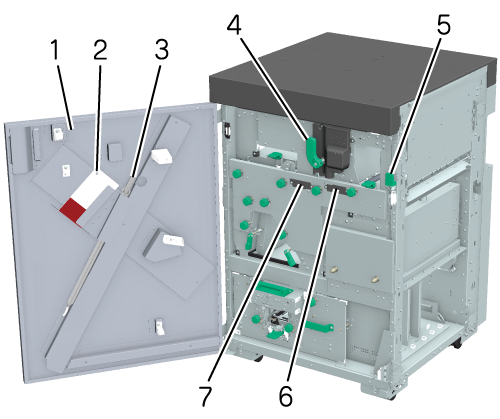

番号 | 名称 | 説明 |
|---|---|---|
1 | インテリジェントクオリティオプティマイザー前扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
2 | 清掃板 | 搬送経路を清掃します。 |
3 | 清掃棒 | インラインスキャナーを清掃します。 |
4 | レバー［IQ7］ | 紙づまり処理のときに、レバーを持って搬送部を引出し、用紙を取除きます。 |
5 | レバー［IQ1］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
6 | インラインスキャナー1 | 搬送用紙の下面を読取ります。 |
7 | インラインスキャナー2 | 搬送用紙の上面を読取ります。 |

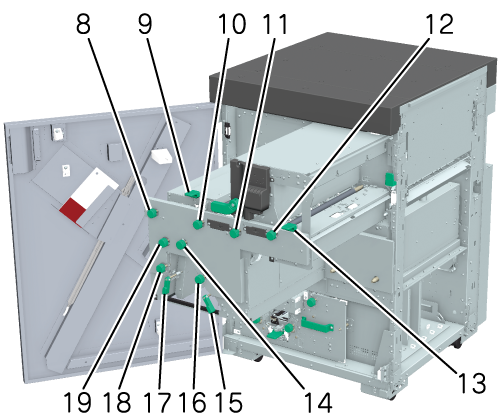

8 | ツマミ［IQ6］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
9 | レバー［IQ8］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
10 | ツマミ［IQ5］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
11 | ツマミ［IQ4］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
12 | ツマミ［IQ3］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
13 | レバー［IQ2］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
14 | ツマミ［IQ9］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
15 | レバー［IQ11］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
16 | ツマミ［IQ10］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
17 | レバー［IQ18］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
18 | ツマミ［IQ19］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
19 | ツマミ［IQ20］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |

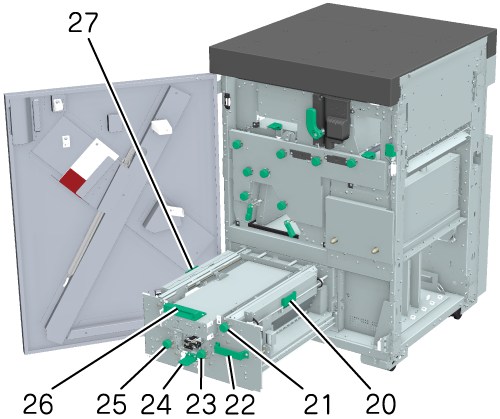

20 | レバー［IQ21］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
21 | ツマミ［IQ12］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
22 | 取手［IQ13］ | 紙づまり処理のときに、持って引出します。 |
23 | ツマミ［IQ14］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
24 | レバー［IQ15］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
25 | ツマミ［IQ16］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
26 | 取手［IQ17］ | 紙づまり処理のときに、持って引出します。 |
27 | レバー［IQ22］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |

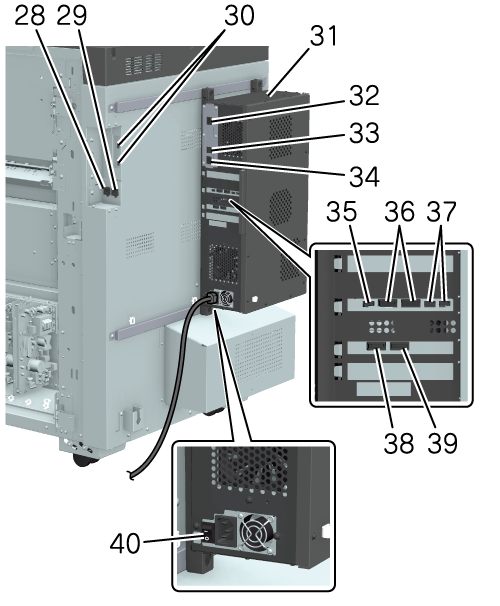

28 | ネットワーク用ポート | 本体と接続します。 |
29 | 使用不可ポート | このポートは使用できません。 |
30 | 紙面検査ユニット接続ポート | 紙面検査ユニット AI-101を装着するときに使用します。 |
31 | 紙面検査ユニット AI-101（オプション） | 画像解析処理を行うオプションです。 |
32 | サービスポート | サービスエンジニア（CE）専用のポートです。 |
33 | USBポート（USB 3.0 / 2.0 Type A） | 外付け記憶媒体（USBメモリー、USB-HDD）を接続するときに使用します。 USBポート（USB 3.0 / 2.0 Type A）は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。 |
34 | ネットワーク用ポート（10Base-T、100Base-TX、1000Base-T） | イーサネットケーブルを接続して紙面検査ユニット AI-101のWeb Utilitiesを使用できます。 |
35 | 本体接続ポート | 本体と接続します。 |
36 | ビデオインターフェイスキット接続ポート | ビデオインターフェイスキット VI-514のケーブルを接続します。 |
37 | インテリジェントクオリティオプティマイザー接続ポート | インテリジェントクオリティオプティマイザー IQ-601と接続します。 |
38 | 本体接続ポート | 本体と接続します。 |
39 | イメージコントローラー接続ポート | イメージコントローラーを装着するときに使用します。 |
40 | 電源スイッチ | 紙面検査ユニット AI-101の電源をON / OFFします。 |
仕様
名称 | インテリジェントクオリティオプティマイザー IQ-601 |
形式 | 自動画像読取り補正装置 |
機能 | 1パス両面読取インラインスキャナ＋分光測色計 |
用紙サイズ | タテ95 mm ～ 330.2 mm、ヨコ139 mm ～ 1,300 mm / タテ3.74" ～ 13"、ヨコ5.47" ～ 51.18" |
用紙坪量 | 40 g/m2 ～ 450 g/m2 / 10 lb Bond ～ 119 lb Bond |
大きさ | 663 mm（幅） e 821.6 mm（奥行） e 1,020 mm（高さ） / 26.1"（幅） e 32.35"（奥行） e 40.16"（高さ） |
質量 | 約222 kg / 489.43 lb |
電源 | AC 100 ～ 240 V、50/60 Hz（電源コードから供給） DC 24 V、5 V（一部前段より供給） |
最大消費電力 | 750 W以下（後段接続オプションを含む） |
