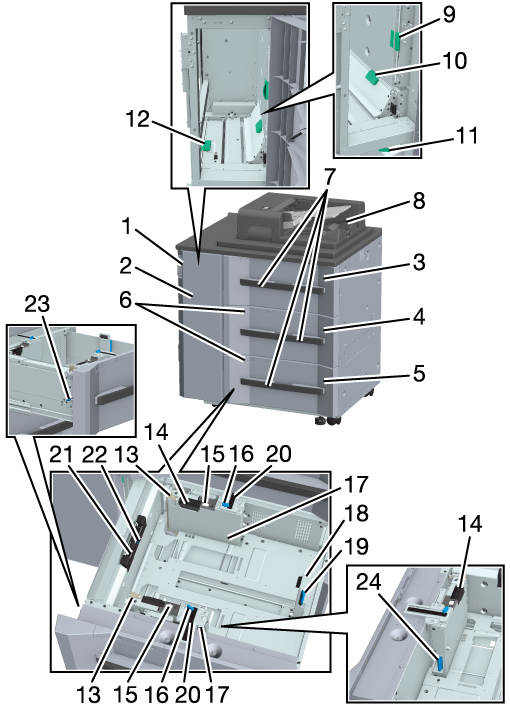

1

トレイ左扉取手

トレイ左扉を開けるときに使います。

2

トレイ左扉

本体右扉を開いて紙づまり処理をするときや、ペーパーフィーダーユニットトレイの紙づまりを処理するときに開きます。

3

上段トレイ（トレイ1）

用紙を1,390枚（80 g/m² / 21 lb Bond）収納します。

4

中段トレイ（トレイ2）

用紙を1,390枚（80 g/m² / 21 lb Bond）収納します。

5

下段トレイ（トレイ3）

用紙を1,850枚（80 g/m² / 21 lb Bond）収納します。

6

エアー吹出し確認窓

中段トレイ、下段トレイ内のエアー風量を調整するときに、ここから用紙の給送性を確認できます。上段トレイからは確認できません。

7

トレイ取手

トレイを引出すときに、取手を持って引出します。

8

自動両面原稿送り装置（ADF）

本ペーパーフィーダーユニットトレイに実装されています。複数枚の原稿を1枚ずつ送出して読込むことができます。

両面原稿でも反転することなく一度の通紙で読込みます。

9

レバー［PF1］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

10

レバー［PF2］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

11

レバー［PF3］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

12

レバー［PF4］

紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。

13

小サイズガイド（2箇所）

用紙幅が139.7 mm / 5.5"未満の用紙をセットするときに、両側を内側に開きます。

14

側面エアー吹出し口

用紙の重送を防ぐために、用紙を浮上させるエアーを吹出します。

15

紙押さえ板固定レバー（2箇所）

使用する用紙の条件に応じて、右側に固定した状態から移動（スライド）します。

16

側面ガイド固定ツマミ（2箇所）

側面ガイド板を動かしたり、固定したりするときに回します。

17

側面ガイド板（2箇所）

セットした用紙の両側面に沿わせます。

18

後端ガイド板

セットした用紙の後端側に沿わせます。

19

後端ガイドロック解除レバー

後端ガイド板を動かすときに、レバーを左側に押してロックを解除します。

20

サイズ指標

側面ガイド板の位置をスケールで確認します。

21

先端エアー吹出し口

用紙を分離するためのエアーを吹出します。

22

上限センサー位置調整レバー

レバーを上げると給送性能が落ちることがあるため、下側に固定した状態から移動（スライド）しないでください。

23

底板固定ツマミ

手前にスライドしながら時計方向に回して、底板を最上部に上がった状態にします。

24

側面ガイドロック解除レバー

側面ガイド板を動かすときに、レバーを奥側に押してロックを解除します。

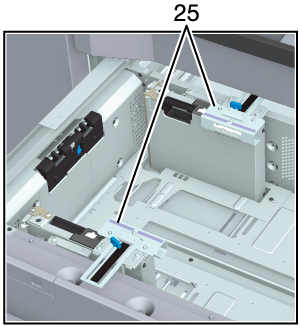

25

サイド補助ガイド（2箇所）

インデックス紙をセットするときに、側面ガイド板に取付けます。

名称

ペーパーフィーダーユニット PF-713

形式

スキャナー、ADF付き3段給紙トレイ（重連接続時は1連目として装着）

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w^*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 w/v、8 e 13 w、8K w、16K w/v

不定形サイズ：タテ100 mm ～ 330.2 mm、ヨコ139.7 mm ～ 487.7 mm^*2 / タテ3.94" ～ 13"、ヨコ5.5" ～ 19.2"^*2

インデックス紙^*3：A4T v、8.5 e 11T v（セット方向指定あり。タブ側が後端）

封筒：タテ100 mm ～ 245 mm、ヨコ148 mm ～ 375 mm / タテ3.94" ～ 9.65"、ヨコ5.83" ～ 14.76"

*1：日本国内のみ。

*2：タテ250 mm ～ 330.2 mm、ヨコ487.8 mm ～ 1,300 mm / タテ9.84" ～ 13"、ヨコ19.2" ～ 51.18"の長尺紙は、PFU拡張キット FA-505および長尺給紙ユニット（相当）装着時のみ通紙できます。

*3：インデックス紙をセットする場合は、サイド補助ガイドを取付けます。

B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。

検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。

タテが139.7 mm / 5.5" 未満のときは、小サイズガイドを使用します。

用紙種類

普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、インデックス紙、エンボス紙^*1、封筒^*1、黒紙^*2

*1：下段トレイのみ。

*2：1連目のトレイのみ。

用紙坪量

52 g/m² ～ 450 g/m^2* / 14 lb Bond ～ 119 lb Bond^*

*：351 g/m² ～ 450 g/m² / 94 lb Bond ～ 119 lb Bondは以下の用紙サイズ限定。下段トレイだけにセットできます。

定形サイズ：SRA3 w、A3 w、13 e 19 w、12 e 18 w、11 e 17 w

不定形サイズ：タテ279.4 mm ～ 330.2 mm、ヨコ420 mm ～ 487.7 mm / タテ11" ～ 13"、ヨコ16.54" ～ 19.2"

*：封筒：70 g/m² ～ 100 g/m² / 19 lb Bond ～ 27 lb Bond

給紙容量

上段トレイ／中段トレイ：各1,390枚（80 g/m² / 21 lb Bond、積載高さ153 mm / 6.02"）

下段トレイ：1,850枚（80 g/m² / 21 lb Bond、積載高さ203.5 mm / 8.01"）

大きさ

996 mm（幅） e 772 mm（奥行） e 1,228 mm（高さ） / 39.21"（幅） e 30.39"（奥行） e 48.35"（高さ）

質量

約250 kg / 551.16 lb

電源

日本国内：AC 100 V、50/60 Hz（電源コードから供給）

メトリックエリア：AC 220 V ～ 240 V、50/60 Hz（電源コードから供給）

インチエリア：AC 100 V ～ 127 V、50/60 Hz（電源コードから供給）

DC 24 V、12 V、AC 200 V ～ 240 V、50/60 Hz（本体より供給）

最大消費電力

700 W以下 （防湿ヒーター HT-506オプションを含まない）
