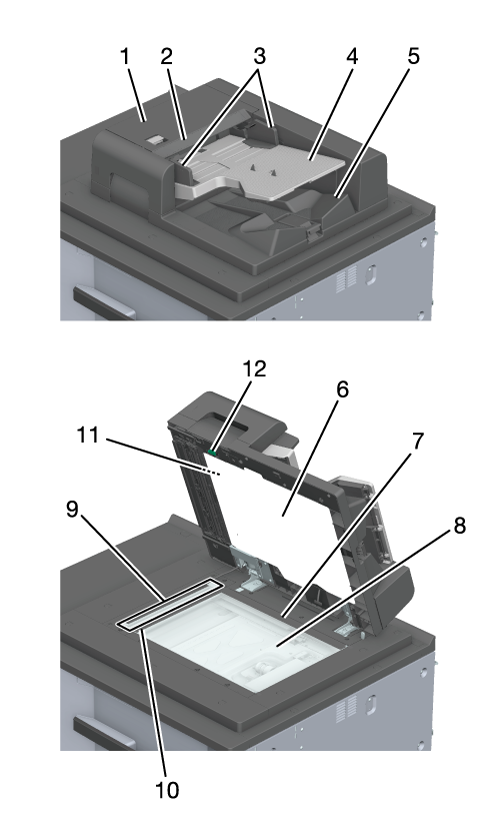

1

原稿左搬送カバー

原稿がつまったときに、左に開いて処理します。

2

ADF原稿スケール

セットできる原稿のサイズ、セットする原稿面、およびセットしてはいけない原稿の種類を表記しています。

3

原稿ガイド

セットした原稿の両側面に沿わせます。

4

原稿給紙トレイ

読込む原稿をセットします。また、原稿がつまったときに、上に開いて処理します。

5

原稿排紙トレイ

読込んだ原稿を排紙します。

6

ADFガイドカバー

原稿ガラスに原稿を自動的にセットします。また、原稿を原稿ガラスに手動でセットしたときに、閉じてカバーします。

7

水平方向原稿サイズ指標

水平方向の原稿サイズを計測します。

8

原稿ガラス

原稿画像を読込みます。

9

スリットガラス

ADF使用時にこの部分で原稿の画像を読取ります。

10

垂直方向原稿サイズ指標

垂直方向の原稿サイズを計測します。

11

裏面用スリットガラス

ADF使用時にこの部分で原稿の裏面の画像を読取ります。

レバー［DF1］を開いた内側にあります。

12

レバー［DF1］

裏面用スリットガラスの清掃のときに開きます。

名称

自動両面原稿送り装置（ADF）

原稿送り装置の種類

自動両面原稿送り装置

原稿種類

• 薄紙

片面原稿：35 g/m² ～ 49 g/m² / 10 lb Bond ～ 13 lb Bond

• 普通紙

片面原稿：50 g/m² ～ 210 g/m² / 13 lb Bond ～ 56 lb Bond

両面原稿：50 g/m² ～ 210 g/m² / 13 lb Bond ～ 56 lb Bond

混載原稿（片面）：35 g/m² ～ 210 g/m² / 10 lb Bond ～ 56 lb Bond

混載原稿（両面）：50 g/m² ～ 210 g/m² / 13 lb Bond ～ 56 lb Bond

原稿サイズ

定形サイズ：

日本国内：

A3 w、B4 w、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w、11 e 17 w、8.5 e 11 w/v、5.5 e 8.5 w/v、8 e 13 w、8K w、16K w/v

メトリックエリア：

A3 w、B4 w、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、11 e 17 w、8.5 e 11 w/v、8 e 13 w

インチエリア：

A3 w、B4 w、A4 w/v、B5 w/v、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 w/v

不定形サイズ：タテ100 mm ～ 297 mm、ヨコ139.7 mm ～ 431.8 mm / タテ3.94" ～ 11.69"、ヨコ5.5" ～ 17"

原稿積載量

• 最大330 枚（68 g/m² / 18 lb Bond）

• 最大300枚（80 g/m² / 21 lb Bond）

原稿読取り速度

コピー時

• 片面

75面／分（A4 v / 8.5 e 11 v、600 dpi、フルカラー）

80面／分（A4 v / 8.5 e 11 v、600 dpi、モノクロ）

• 両面

150面／分（A4 v / 8.5 e 11 v、600 dpi、フルカラー）

160面／分（A4 v / 8.5 e 11 v、600 dpi、モノクロ）

スキャン時

• 片面

100面／分（A4 v / 8.5 e 11 v、400 dpi、フルカラー／モノクロ）

• 両面

200面／分（A4 v / 8.5 e 11 v、400 dpi、フルカラー／モノクロ）

電源

ペーパーフィーダーユニット PF-713から供給

最大消費電力

104.5 W以下

大きさ

612 mm（幅） e 503 mm（奥行） e 177 mm（高さ） / 24.09"（幅） e 19.8"（奥行） e 6.97"（高さ）

質量

約15.1 kg / 33.29 lb
