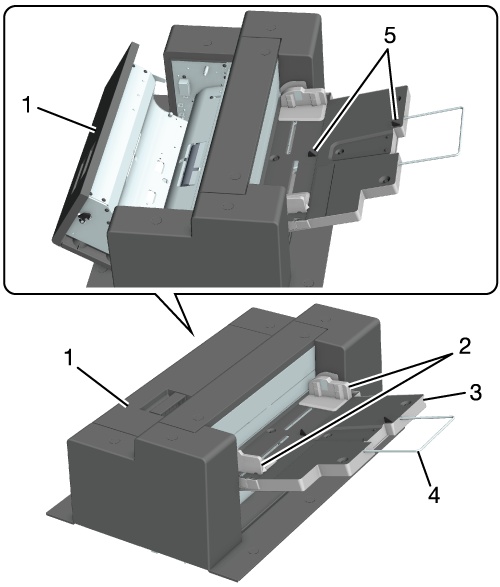

1

上扉

紙づまり処理のときに、扉を開けて用紙を取除きます。

2

側面ガイド板（2箇所）

セットした用紙の両側面に沿わせます。

3

手差しトレイ

右に開いて、用紙をセットします。

4

補助ガイド

大きなサイズの用紙をセットするときに引出します。

5

用紙検知センサー

セットした用紙の有無を検知します。

名称

マルチ手差し給紙ユニット MB-511

適用対象

ペーパーフィーダーユニット PF-712／ペーパーフィーダーユニット PF-812（本体にもっとも近いペーパーフィーダーユニットに装着）

形式

バイパス給紙トレイ

給紙容量

250枚（80 g/m² / 21 lb Bond、積載高さ27.5 mm / 1.08"）

• 塗工紙は、1枚。

用紙サイズ

定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w^*1、A6 w^*1、郵政はがき w^*1*2、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、9 e 11 v、8.5 e 11 w/v、8 e 13 w、5.5 e 8.5 w、8K w、16K w/v

不定形サイズ：タテ100 mm^*1 ～ 330.2 mm、ヨコ148 mm ～ 487.7 mm / タテ3.94"^*1 ～ 13"、ヨコ5.83" ～ 19.2"

インデックス紙：A4T w/v、8.5 e 11T w/v（セット方向指定あり。タブ側が後端）

*1：幅が139.7 mm / 5.5"未満のサイズは、マルチ手差し給紙ユニット MB-511が1連目のペーパーフィーダーユニットに装着されている場合にセットできます。

*2：日本国内のみ。

用紙種類

普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、郵政はがき^*1、インデックス紙、黒紙^*2

*1：日本国内のみ。

*2：マルチ手差し給紙ユニット MB-511が1連目のペーパーフィーダーユニットに装着されている場合のみ。

用紙坪量

52 g/m² ～ 350 g/m² / 14 lb Bond ～ 93 lb Bond

※217 g/m² ～ 350 g/m² / 58 lb Bond ～ 81 lb Bondの用紙の目方向は、搬送方向と直交を推奨。

※301 g/m² ～ 350 g/m² / 82 lb Bond ～ 93 lb Bondはカラー用紙限定。

大きさ

504.8 mm（幅） e 635.4 mm（奥行） e 226.2 mm（高さ） / 19.87"（幅） e 25.02"（奥行） e 8.91"（高さ）（ペーパーフィーダーユニット搭載時）

572 mm（幅） e 635.4 mm（奥行）e 345.2 mm（高さ） / 22.52"（幅） e 25.02"（奥行）e 13.59"（高さ）（単体）

質量

19.5 kg / 42.99 lb

電源

装着されているペーパーフィーダーユニットから供給

最大消費電力

DC：200 W以下
