ペーパーフィーダーユニット PF-812

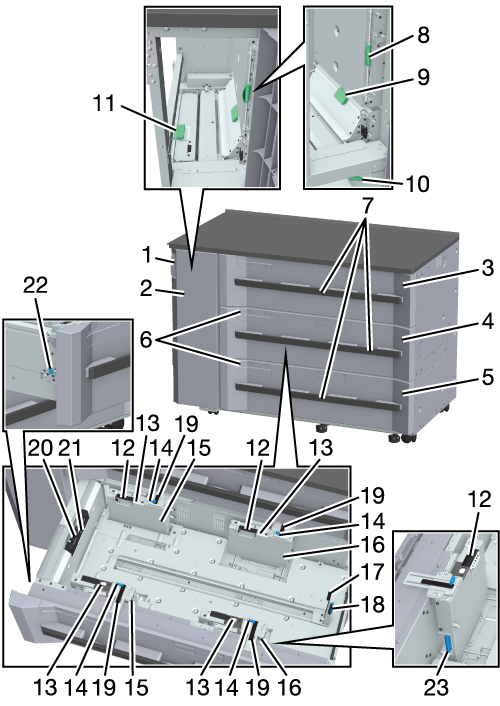

各部名称とはたらき
番号 | 名称 | 説明 |
|---|---|---|
1 | トレイ左扉取手 | トレイ左扉を開けるときに使います。 |
2 | トレイ左扉 | 本体右扉を開いて紙づまり処理をするときや、ペーパーフィーダーユニットトレイの紙づまりを処理するときに開きます。 |
3 | 上段トレイ（トレイ1）（2連目はトレイ4） | 用紙を1,080枚*（80 g/m2 / 21 lb Bond）収納します。 *：長尺紙：750枚。 |
4 | 中段トレイ（トレイ2）（2連目はトレイ5） | 用紙を1,080枚*（80 g/m2 / 21 lb Bond）収納します。 *：長尺紙：750枚。 |
5 | 下段トレイ（トレイ6）（2連目はトレイ6） | 用紙を1,540枚*（80 g/m2 / 21 lb Bond）収納します。 *：長尺紙：800枚。 |
6 | エアー吹出し確認窓 | 中段トレイ、下段トレイ内のエアー風量を調整するときに、ここから用紙の給送性を確認できます。上段トレイからは確認できません。 |
7 | トレイ取手 | トレイを引出すときに、取手を持って引出します。 |
8 | レバー［PF1］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
9 | レバー［PF2］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
10 | レバー［PF3］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
11 | レバー［PF4］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
12 | 側面エアー吹出し口 | 用紙の重送を防ぐために、用紙を浮上させるエアーを吹出します。 |
13 | 紙押さえ板固定レバー（4箇所） | 使用する用紙の条件に応じて、右側に固定した状態から移動（スライド）します。 |
14 | 側面ガイド固定ツマミ（4箇所） | 側面ガイド板を動かしたり、固定したりするときに回します。 |
15 | 側面ガイド板（左）（2箇所） | セットした用紙の両側面に沿わせます。 |
16 | 側面ガイド板（右）（2箇所） | セットした用紙の両側面に沿わせます。 |
17 | 後端ガイド板 | セットした用紙の後端側に沿わせます。 |
18 | 後端ガイドロック解除レバー | 後端ガイド板を動かすときに、レバーを左側に押してロックを解除します。 |
19 | サイズ指標 | 側面ガイド板の位置をスケールで確認します。 |
20 | 先端エアー吹出し口 | 用紙を分離するためのエアーを吹出します。 |
21 | 上限センサー位置調整レバー | レバーを上げると給送性能が落ちることがあるため、下側に固定した状態から移動（スライド）しないでください。 |
22 | 底板固定ツマミ | 手前にスライドしながら時計方向に回して、底板を最上部に上がった状態にします。 |
23 | 側面ガイドロック解除レバー | 側面ガイド板を動かすときに、レバーを奥側に押してロックを解除します。 |

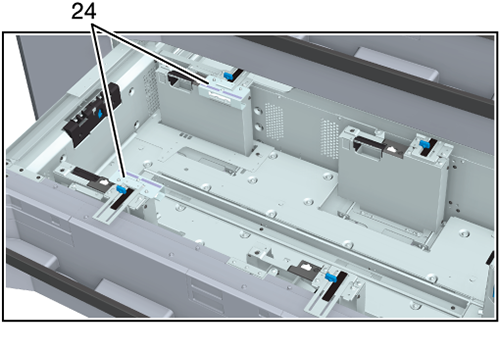

24 | サイド補助ガイド（2箇所） | インデックス紙をセットするときに、側面ガイド板に取付けます。 |
仕様
名称 | ペーパーフィーダーユニット PF-812 |
形式 | 大容量3段給紙ユニット |
用紙サイズ | 定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、8K w 不定形サイズ：タテ210 mm ～ 330.2 mm、ヨコ210 mm ～ 900 mm*1*2/ タテ8.27" ～ 13"、ヨコ8.27" ～ 35.43"*1 *2 インデックス紙*3：A4T v、8.5 e 11T v（セット方向指定あり。タブ側が後端） 封筒：タテ210 mm ～ 245 mm、ヨコ210 mm ～ 375 mm / タテ8.27" ～ 9.65"、ヨコ8.27" ～ 14.76" *1：タテ100 mm ～ 209.9 mm、ヨコ900.1 mm ～ 1,300 mm / タテ3.94" ～ 8.26"、ヨコ35.44" ～ 51.18"の用紙は、マルチ手差し給紙ユニット MB-511および長尺給紙トレイユニット MK-760装着時だけセットできます。 *2：ヨコ487.7 mm / 19.2"以下の用紙の場合、比率が1：2以上は推奨外。 *3：インデックス紙をセットする場合は、サイド補助ガイドを取付けます。 B系列用紙は、初期設定でJISまたはISO規格サイズに設定されています。この設定は出荷地域により異なります。JIS/ISOの切替えについては、サービス実施店にお問い合わせください。 検知できる定形サイズを変更できます。また、[設定メニュー]画面でKサイズの使用を選択して、Kサイズを検知できます。詳しくは、[Kサイズ]をごらんください。 |
用紙種類 | 普通紙、上質紙、カラー用紙、塗工紙G、塗工紙M、インデックス紙、エンボス紙*1、封筒*1、黒紙*2 *1：1連目下段トレイのみ。 *2：1連目のトレイのみ。 |
用紙坪量 | 52 g/m2 ～ 450 g/m2* / 14 lb Bond ～ 119 lb Bond* *：351 g/m2 ～ 450 g/m2 / 94 lb Bond ～ 119 lb Bondは以下の用紙サイズ限定。1連目下段トレイだけにセットできます。 定形サイズ：SRA3 w、A3 w、13 e 19 w、12 e 18 w、11 e 17 w 不定形サイズ：タテ279.4 mm ～ 330.2 mm、ヨコ420 mm ～ 487.7 mm / タテ11" ～ 13"、ヨコ16.54" ～ 19.2" 長尺紙（ヨコ487.8 mm ～ 900 mm / ヨコ19.2" ～ 35.43"）：128 g/m2 ～ 300 g/m2 / 34 lb Bond ～ 81 lb Bond |
給紙容量 | 上段トレイ／中段トレイ：各1,080枚*（80 g/m2 / 21 lb Bond、積載高さ119.1 mm / 4.69"） *：長尺紙：750枚。 下段トレイ：1,540枚*（80 g/m2 / 21 lb Bond、積載高さ169.4 mm / 6.67"） *：長尺紙：800枚。 |
大きさ | 1,424 mm（幅） e 772 mm（奥行） e 1,038 mm（高さ） / 56.06"（幅） e 30.39"（奥行） e 40.87"（高さ） |
質量 | 約324 kg / 462.97 lb |
電源 | 日本国内：AC 100 V、50/60 Hz（電源コードから供給） メトリックエリア：AC 220 V ～ 240 V、50/60 Hz（電源コードから供給） インチエリア：AC 100 V ～ 127 V、50/60 Hz（電源コードから供給） DC 24 V、12 V、AC 200 V ～ 240 V、50/60 Hz（一部前段より供給） |
最大消費電力 | 650 W以下 （防湿ヒーター HT-506オプションを含まない） |
