中継搬送ユニット RU-518m
各部名称とはたらき

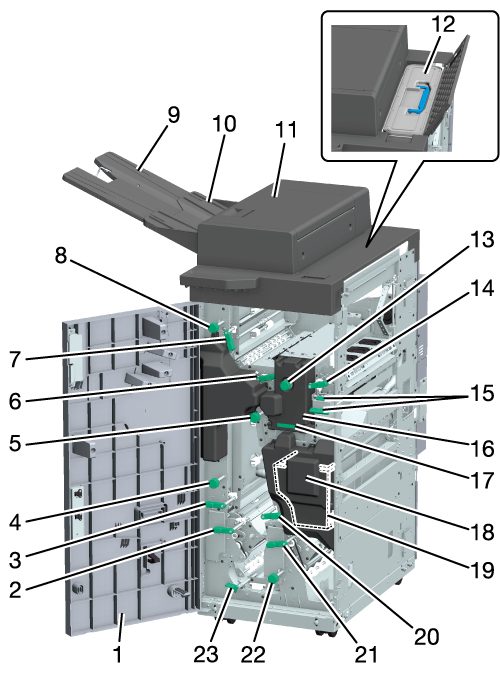

番号 | 名称 | 説明 |
|---|---|---|
1 | 中継搬送ユニット前扉 | 紙づまり処理のときに、扉を開けて用紙を取除きます。 |
2 | レバー［RU12］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
3 | レバー［RU13］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
4 | ツマミ［RU14］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
5 | ツマミ［RU7］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
6 | レバー［RU4］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
7 | レバー［RU5］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
8 | ツマミ［RU6］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
9 | サブトレイ拡張トレイ | サイズの大きい用紙をサブトレイに排紙するときに引出します。 |
10 | サブトレイ | 仕分け処理をしない用紙を排紙します。 |
11 | 上カバー | 紙づまり処理のときに、カバーを開けて用紙を取除きます。 |
12 | 補給タンク | 取りはずして加湿用の水を補給します。 |
13 | ツマミ［HM1］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
14 | レバー［RU1］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
15 | レバー［RU2］ | 紙づまり処理のときに、レバーを挟んでガイドを開けて用紙を取除きます。 |
16 | 加湿キット HM-103（オプション） | 用紙の表裏に均等に加湿することで、用紙の波打ちを矯正します。 |
17 | 取手［HM2］ | 紙づまり処理のときに、取手を持って引出します。 |
18 | 紙づまり位置表示パネル | 紙づまりの位置を、LEDの点灯で表示します。 |
19 | 貯水タンク | 補給タンクからの水を溜めます。 |
20 | レバー［RU8］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |
21 | レバー［RU9］ | 紙づまり処理のときに、レバーを上へはずしてからガイドを開けて用紙を取除きます。 |
22 | ツマミ［RU10］ | 紙づまり処理のときに、ツマミを回して用紙を送ります。 |
23 | レバー［RU11］ | 紙づまり処理のときに、レバーを持ってガイドを開けて用紙を取除きます。 |

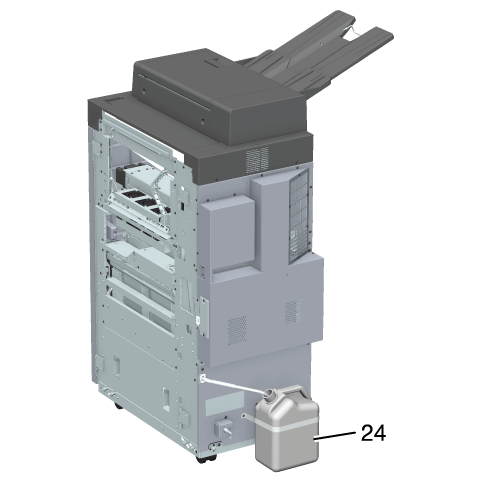

24 | 保護容器 | トラブル発生時に排出した水を溜めます。 |
仕様
名称 | 中継搬送ユニット RU-518m | |
形式 | 用紙冷却、デカーラ機能付き中継搬送ユニット | |
機能 | 機械式カール補正 | 用紙カールを補正して、後処理基本線速に加速搬送します。 |
加湿式カール補正 | 加湿キット HM-103で加湿して、後処理基本線速に加速搬送します。 | |
冷却およびストレート排紙 | 用紙を冷却し、後処理基本線速に加速搬送します。 | |
反転排紙 | 用紙を反転して、後処理基本線速に加速搬送します。 | |
サブトレイ排紙 | 処理なしでサブトレイに排紙します。 | |
濃度検知 | 用紙に出力されたチャートの濃度を測定して補正を行います。 | |
用紙サイズ | 定形サイズ：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、郵政はがき w*1、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap*2、8K w、16K w/v 不定形サイズ： ストレート／サブトレイ排紙時 タテ95 mm ～ 330.2 mm、ヨコ133 mm ～ 1,300 mm / タテ3.74" ～ 13"、ヨコ5.24" ～ 51.18" 反転排紙時 タテ95 mm ～ 330.2 mm、ヨコ133 mm ～ 487.7 mm / タテ3.74" ～ 13"、ヨコ5.24" ～ 19.2" ストレート反転（トリマーユニット TU-510装着時の両面反転） タテ140 mm ～ 330.2 mm、ヨコ143 mm ～ 487.7 mm / タテ5.51" ～ 13"、ヨコ5.63" ～ 19.2" カール補正時 タテ95 mm ～ 330.2 mm、ヨコ139 mm ～ 487.7 mm / タテ3.74" ～ 13"、ヨコ5.47" ～ 19.2" インデックス紙：A4T w/v、8.5 e 11T w/v
タテ95 mm ～ 330.2 mm、ヨコ487.8 mm ～ 1,300 mm / タテ3.74" ～ 13"、ヨコ19.2" ～ 51.18" *1：日本国内のみ。 *2：Foolscap は、8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w、8 e 13 w のサイズを指します。 | |
用紙種類 | 本体推奨紙 | |
用紙坪量 | ストレート／サブトレイ排紙／ストレート反転（トリマーユニット TU-510装着時の両面反転）時：40 g/m2 ～ 400 g/m2 / 10 lb Bond ～ 106 lb Bond 反転排紙時：40 g/m2 ～ 350 g/m2 / 10 lb Bond ～ 93 lb Bond カール補正／カール補正後反転排紙時：50 g/m2 ～ 350 g/m2 / 13 lb Bond ～ 93 lb Bond | |
トレイ容量 | 100枚（80 g/m2 / 21 lb Bond、積載高さ20 mm / 0.79"） ※49 g/m2 / 13 lb Bond以下の積載は保証外。 | |
大きさ | 410 mm（幅） e 787.2 mm（奥行） e 1,135 mm（高さ） / 16.14"（幅） e 30.99"（奥行） e 44.69"（高さ） ※排紙トレイ、突起含まず。ダクト含む。 | |
質量 | 約95.4 kg / 210.32 lb または 約93.8 kg / 206.79 lb | |
電源 | 日本国内：AC100V、50/60Hz（電源コードから供給） メトリックエリア：AC 220 V ～ 240 V、50/60 Hz インチエリア：AC 110 V ～ 127 V、50/60 Hz DC24V、5V（一部前段より供給） | |
最大消費電力 | 712 W以下（加湿キット HM-103／後段接続オプションを含む） | |
