ペーパーフィーダーユニット PF-602mにインデックス紙をセットする
概要
ペーパーフィーダーユニット PF-602mにインデックス紙をセットします。
例：3部の印刷セットごとに3枚（合計9枚）のインデックス紙を挿入
トレイセット方向 | インデックス紙の重ね方 | 印刷セット |
|---|---|---|
 |  |  |
A：奥側 B：手前側 | A：印刷された面／プリントする面 B：1枚目のインデックス紙 C：2枚目のインデックス紙 D：3枚目のインデックス紙 | A：1枚目のインデックス紙 B：2枚目のインデックス紙 C：3枚目のインデックス紙 D：3部の印刷セット |
参考
手順
1
トレイを引出します。
インデックス紙を設定したトレイを引出します。
2
トレイの側面ガイド板の側面ガイド固定ツマミをゆるめます。
3

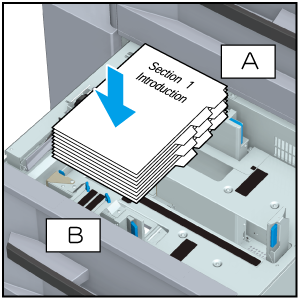

インデックス紙をトレイにセットします。
A：奥側 B：手前側
重要
- トレイの側面ガイド板に表示されている積載制限のラインを超えないように、用紙をセットしてください。
4
側面ガイド板をインデックス紙に沿わせ、側面ガイド固定ツマミを回して固定します。
重要
- 側面ガイド板および後端ガイド板は、確実にインデックス紙に突当ててください。1 mm / 0.04"以上の隙間があったり、ガイドをきつく当てすぎてインデックス紙がゆがんだりすると、うまく給送できないことがあります。
5
後端ガイド板をインデックス紙に沿わせます。
6
トレイを奥まで確実に押込みます。
