ペーパーフィーダーユニット PF-707mに封筒をセットする
概要
ペーパーフィーダーユニット PF-707mに封筒をセットします。
- A：タテ B：ヨコ
-対応サイズ
タテ100 mm ～ 245 mm*、ヨコ148 mm ～ 375 mm / タテ3.94" ～ 9.65"、ヨコ5.83" ～ 14.76"
*：サイド補助ガイド使用範囲：100 mm ～ 140 mm / タテ3.94" ～ 5.51"
-推奨サイズ（フラップを含まない）
規格 | サイズ | タテ | ヨコ |
|---|---|---|---|
国内規格 | 角2 | 240 mm / 9.45" | 332 mm / 13.07" |
長3 | 120 mm / 4.72" | 235 mm / 9.25" | |
北米規格 | 6 e 9 1/2 | 241 mm / 9.49" | 152 mm / 5.98" |
ISO規格 | C5 | 229 mm / 9.02" | 162 mm / 6.38" |
C6/C5 | 229 mm / 9.02" | 114 mm / 4.49"* |
*：フラップが開いた状態で148 mm / 5.83"以上の長さであること。
-積載容量
100枚（角0および角1封筒は50枚）
封筒上面の高さの差が10 mm / 0.39"以下であること。
-使用できない封筒
フィルム素材の窓が付いた封筒
フラップに両面テープや剥離紙が付いた封筒
重要
- スミ貼り（A）またはカマス貼り（B）の封筒を使用することをおすすめします。印刷面に糊しろが重なると、印字がかすれる場合があります。
重要
- 本体の電源が入っていないと、トレイを引出すことができません。副電源スイッチをONにしてください。詳しくは、本機の電源を入れるをごらんください。
- 機械の転倒を防止するため、一度に複数のトレイを引出すことはできません。
- 封筒をセットできるのは、1連目のペーパーフィーダーユニットの下段トレイ（トレイ5）だけです。
手順（タテ139.7 mm / 5.5"未満の封筒の場合）
1
封筒をセットするトレイを引出します。
2

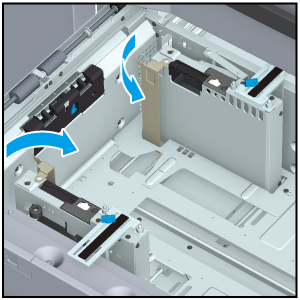

手前および奥の側面ガイド板の小サイズガイドをそれぞれ内側に開きます。
3

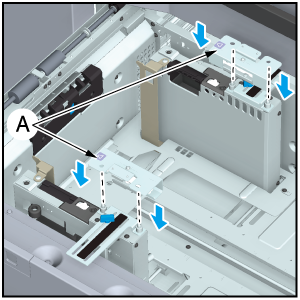

サイド補助ガイド(2個) を側面ガイド板の位置決めネジに差込みセットします。
位置決めネジが取付けられていない場合は、サービス実施店にご連絡ください。
目印Aが図のような向きになるように取付けてください。
4

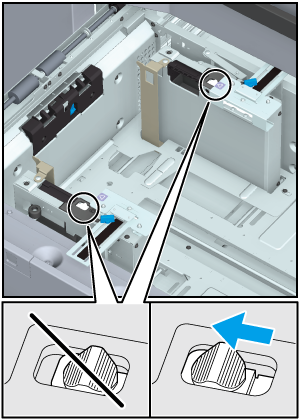

紙押さえ板固定レバー（2箇所）を左側にスライドしてロックします。
5

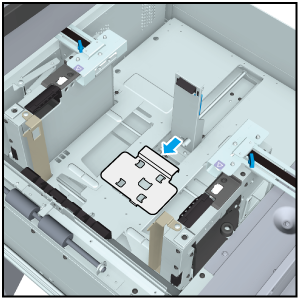

後端補助ガイド（下）をトレイ底面の溝に突当てて取付けます。
6

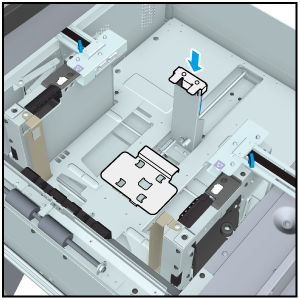

後端補助ガイド（上）を後端ガイド板上部に取付けます。
7
トレイの側面ガイド板の側面ガイド固定ツマミをゆるめます。
8

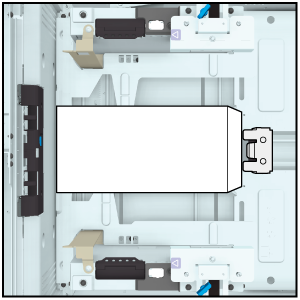

印刷面を上にして、封筒をトレイにセットします。
封筒のフラップを開いた状態で、フラップが右側に来るように、トレイ先端に突当ててセットします。
9
トレイの側面ガイド板を封筒に沿わせ、側面ガイド固定ツマミを回して固定します。
重要
- 側面ガイド板に無理な力をかけないでください。後端補助ガイド（下）が破損する原因になります。
10
トレイの後端ガイド板を封筒に沿わせます。
11
トレイを奥まで確実に押込みます。
手順（タテ139.7 mm / 5.5"以上の封筒の場合）
1
封筒をセットするトレイを引出します。
2

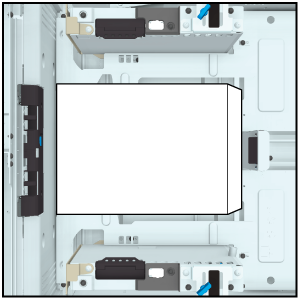

印刷面を上にして、封筒をトレイにセットします。
封筒のフラップを開いた状態で、フラップが右側に来るように、トレイ先端に突当ててセットします。
サイド補助ガイドが取付けられている場合は、取りはずしてください。位置決めネジは取りはずす必要はありません。
3
トレイの側面ガイド板を封筒に沿わせ、側面ガイド固定ツマミを回して固定します。
4
トレイの後端ガイド板を封筒に沿わせます。
5
トレイを奥まで確実に押込みます。
